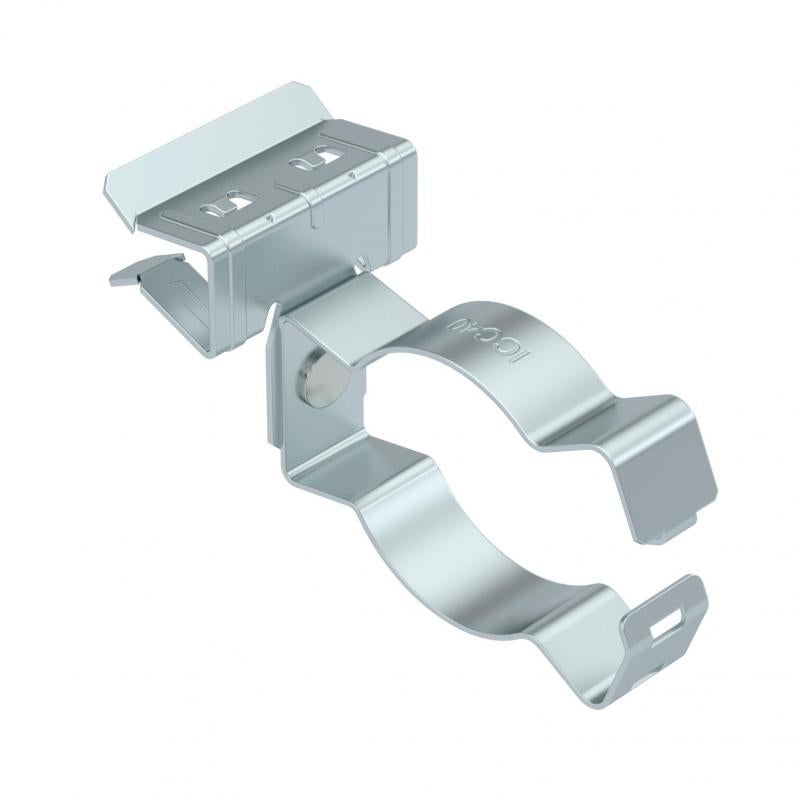

Clip de suspensão, com encaixe de tubo lateral
Tipo SCHPC 10-15 D40
Ref. 1488367
EAN 4012197380861
Ref. / Tipo
Comprimento
Largura
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Clip de suspensão para montar tubos. Encaixe de tubo fechado na lateral. Fixação a vigas de aço por martelagem.
Dados técnicos
Dimensões
| Comprimento | 94 mm |
|---|---|
| Largura | 40 mm |
| Altura | 54 mm |
| Medida L | 94 mm |
| Medida W | 40 mm |
Dados técnicos
| Dobradiça | sim |
|---|---|
| Dobradiça ajustável | não |
| Carga de rutura | 0,45 kN |
| Conformidade com ROHS | sim |
| Diâmetro do cabo/tubo mín. | 36 mm |
| Diâmetro do cabo/tubo máx. | 40 mm |
| Tipo de fixação | apertar |
| Tipo de ligação do componente | Cabo/Tubo |
| Espessura do flange F mín. | 10 mm |
| Espessura do flange F máx. | 15 mm |
| Dimensão | 10-15mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SCHPC 1,5-4 D25
63
28
36
63
20
25
1,5
4
1488343
SCHPC 1,5-4 D32
72
28
40
72
30
32
1,5
4
1488345
SCHPC 4-10 D25
71
40
40
71
20
25
4
10
1488349
SCHPC 4-10 D32
80
40
44
80
30
32
4
10
1488351
SCHPC 4-10 D40
93
40
47
93
36
40
4
10
1488353
SCHPC 10-15 D25
72
40
47
72
20
25
10
15
1488363
SCHPC 10-15 D32
81
40
51
81
30
32
10
15
1488365
SCHPC 10-15 D40
94
40
54
94
36
40
10
15
1488367
SCHPC 15-20 D25
72
40
47
72
20
25
15
20
1488373
SCHPC 15-20 D32
81
40
51
82
30
32
15
20
1488375
SCHPC 15-20 D40
94
40
54
92
36
40
15
20
1488377
Comprimento
Largura
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
SCHPC 1,5-4 D25
Ref.
1488343
Comprimento
63
Largura
28
Altura
36
Medida L
63
Diâmetro do cabo/tubo mín.
20
Diâmetro do cabo/tubo máx.
25
Espessura do flange F mín.
1,5
Espessura do flange F máx.
4
SCHPC 1,5-4 D32
Ref.
1488345
Comprimento
72
Largura
28
Altura
40
Medida L
72
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
32
Espessura do flange F mín.
1,5
Espessura do flange F máx.
4
SCHPC 4-10 D25
Ref.
1488349
Comprimento
71
Largura
40
Altura
40
Medida L
71
Diâmetro do cabo/tubo mín.
20
Diâmetro do cabo/tubo máx.
25
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCHPC 4-10 D32
Ref.
1488351
Comprimento
80
Largura
40
Altura
44
Medida L
80
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
32
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCHPC 4-10 D40
Ref.
1488353
Comprimento
93
Largura
40
Altura
47
Medida L
93
Diâmetro do cabo/tubo mín.
36
Diâmetro do cabo/tubo máx.
40
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCHPC 10-15 D25
Ref.
1488363
Comprimento
72
Largura
40
Altura
47
Medida L
72
Diâmetro do cabo/tubo mín.
20
Diâmetro do cabo/tubo máx.
25
Espessura do flange F mín.
10
Espessura do flange F máx.
15
SCHPC 10-15 D32
Ref.
1488365
Comprimento
81
Largura
40
Altura
51
Medida L
81
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
32
Espessura do flange F mín.
10
Espessura do flange F máx.
15
SCHPC 10-15 D40
Ref.
1488367
Comprimento
94
Largura
40
Altura
54
Medida L
94
Diâmetro do cabo/tubo mín.
36
Diâmetro do cabo/tubo máx.
40
Espessura do flange F mín.
10
Espessura do flange F máx.
15
SCHPC 15-20 D25
Ref.
1488373
Comprimento
72
Largura
40
Altura
47
Medida L
72
Diâmetro do cabo/tubo mín.
20
Diâmetro do cabo/tubo máx.
25
Espessura do flange F mín.
15
Espessura do flange F máx.
20
SCHPC 15-20 D32
Ref.
1488375
Comprimento
81
Largura
40
Altura
51
Medida L
82
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
32
Espessura do flange F mín.
15
Espessura do flange F máx.
20
SCHPC 15-20 D40
Ref.
1488377
Comprimento
94
Largura
40
Altura
54
Medida L
92
Diâmetro do cabo/tubo mín.
36
Diâmetro do cabo/tubo máx.
40
Espessura do flange F mín.
15
Espessura do flange F máx.
20
