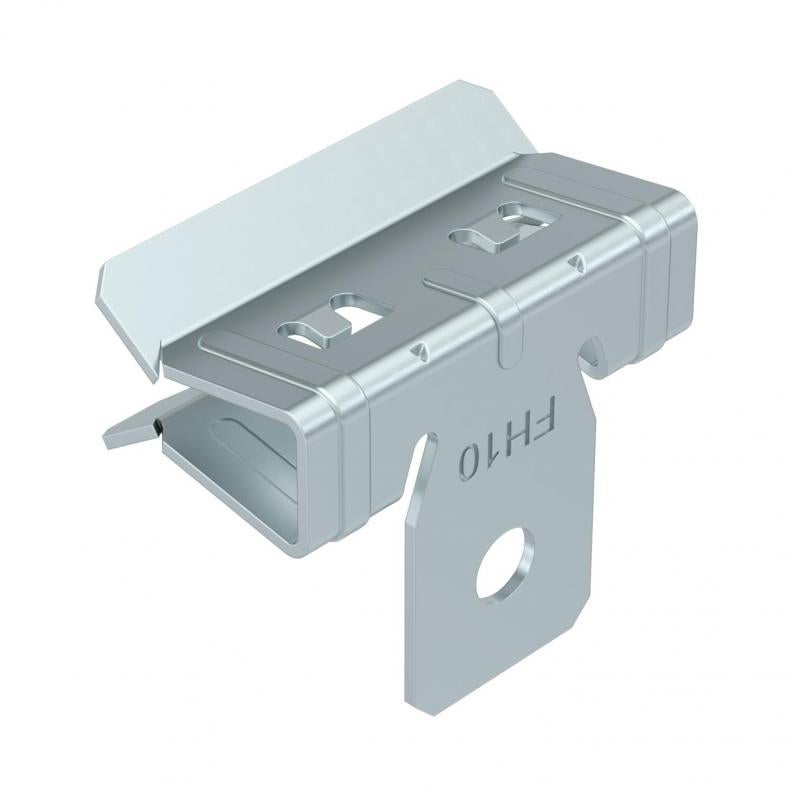

Clip de suspensão, com furo de fixação
Tipo SCVH 4-10
Ref. 1488263
EAN 4012197368746
Ref. / Tipo
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Clip de suspensão com perfuração para soluções de montagem personalizadas, por exemplo, para segurar ganchos em S ou correntes. Fixação a vigas de aço por martelagem.
Dados técnicos
Dimensões
| Comprimento | 35 mm |
|---|---|
| Largura | 40 mm |
| Altura | 23 mm |
| Medida L | 35 mm |
| Medida W | 40 mm |
Dados técnicos
| Furo de fixação | 6,5 mm |
|---|---|
| Dobradiça | não |
| Dobradiça ajustável | não |
| Carga de rutura | 0,95 kN |
| Conformidade com ROHS | sim |
| Tipo de fixação | apertar |
| Tipo de ligação do componente | Furo |
| Espessura do flange F mín. | 4 mm |
| Espessura do flange F máx. | 10 mm |
| Dimensão | 4-10mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SCVH 1,5-4
27
28
15
27
1,5
4
1488261
SCVH 4-10
35
40
23
35
4
10
1488263
SCVH 10-15
41
40
24
41
10
15
1488265
SCVH 15-20
41
40
24
41
15
20
1488267
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
SCVH 1,5-4
Ref.
1488261
Comprimento
27
Largura
28
Altura
15
Medida L
27
Espessura do flange F mín.
1,5
Espessura do flange F máx.
4
SCVH 4-10
Ref.
1488263
Comprimento
35
Largura
40
Altura
23
Medida L
35
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCVH 10-15
Ref.
1488265
Comprimento
41
Largura
40
Altura
24
Medida L
41
Espessura do flange F mín.
10
Espessura do flange F máx.
15
SCVH 15-20
Ref.
1488267
Comprimento
41
Largura
40
Altura
24
Medida L
41
Espessura do flange F mín.
15
Espessura do flange F máx.
20
