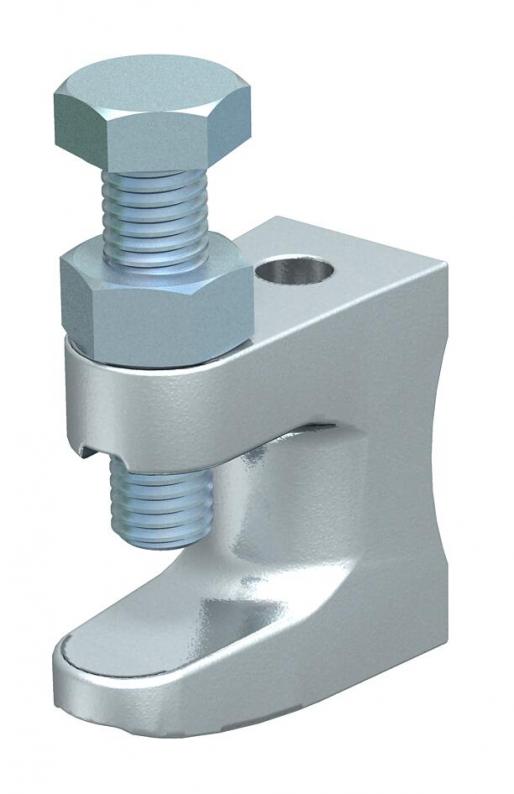

Clip de suspensão, com furo de fixação
Tipo FL 3 TG
Ref. 1488031
EAN 4012195150978
Ref. / Tipo
Comprimento
Largura
Altura
Furo de fixação
Rosca
Carga de rutura
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Descrição
Com orifício de passagem.
Binário de aperto max.: 21 Nm
Binário de aperto max.: 21 Nm
Dados técnicos

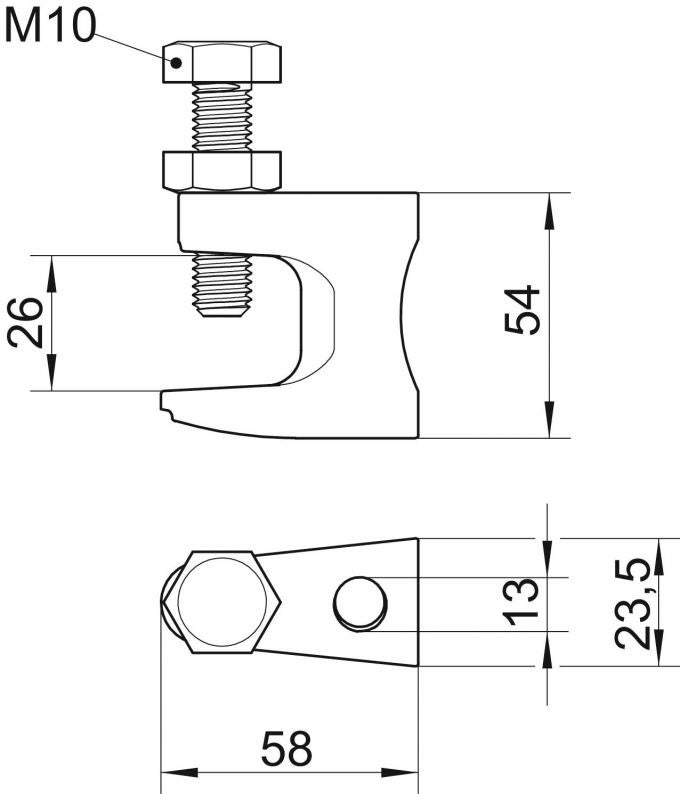

Dimensões
| Comprimento | 58 mm |
|---|---|
| Largura | 23,5 mm |
| Altura | 54 mm |
| Medida L | 58 mm |
| Medida B | 23,5 mm |
| Medida H | 54 mm |
| Medida F | 26 mm |
| Medida G (mm) | M10 |
| Medida D | 13 mm |
Dados técnicos
| Furo de fixação | 13 mm |
|---|---|
| Rosca métrica | 10 |
| Rosca | M10 |
| Dobradiça | não |
| Dobradiça ajustável | não |
| Carga de rutura | 3,5 kN |
| Máx. Binário de aperto | 21 Nm |
| Conformidade com ROHS | sim |
| Tipo de fixação | aparafusar |
| Tipo de ligação do componente | Furo |
| Espessura do flange F mín. | 0 mm |
| Espessura do flange F máx. | 26 mm |
| Dimensão | 0-26mm |
| Material | Ferro maleável |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (5)
Imagens do produto (3)
Versões
Tipo
Comprimento
Largura
Altura
Furo de fixação
Rosca
Carga de rutura
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
FL 1 TG
38
19
35
9
M8
1,2
0
18
1488015
FL 2 TG
44
21
42
11
M10
2,5
0
20
1488023
FL 3 TG
58
23,5
54
13
M10
3,5
0
26
1488031
Comprimento
Largura
Altura
Furo de fixação
Rosca
Carga de rutura
Espessura do flange F máx.
FL 1 TG
Ref.
1488015
Comprimento
38
Largura
19
Altura
35
Furo de fixação
9
Rosca
M8
Carga de rutura
1,2
Espessura do flange F mín.
0
Espessura do flange F máx.
18
FL 2 TG
Ref.
1488023
Comprimento
44
Largura
21
Altura
42
Furo de fixação
11
Rosca
M10
Carga de rutura
2,5
Espessura do flange F mín.
0
Espessura do flange F máx.
20
FL 3 TG
Ref.
1488031
Comprimento
58
Largura
23,5
Altura
54
Furo de fixação
13
Rosca
M10
Carga de rutura
3,5
Espessura do flange F mín.
0
Espessura do flange F máx.
26
