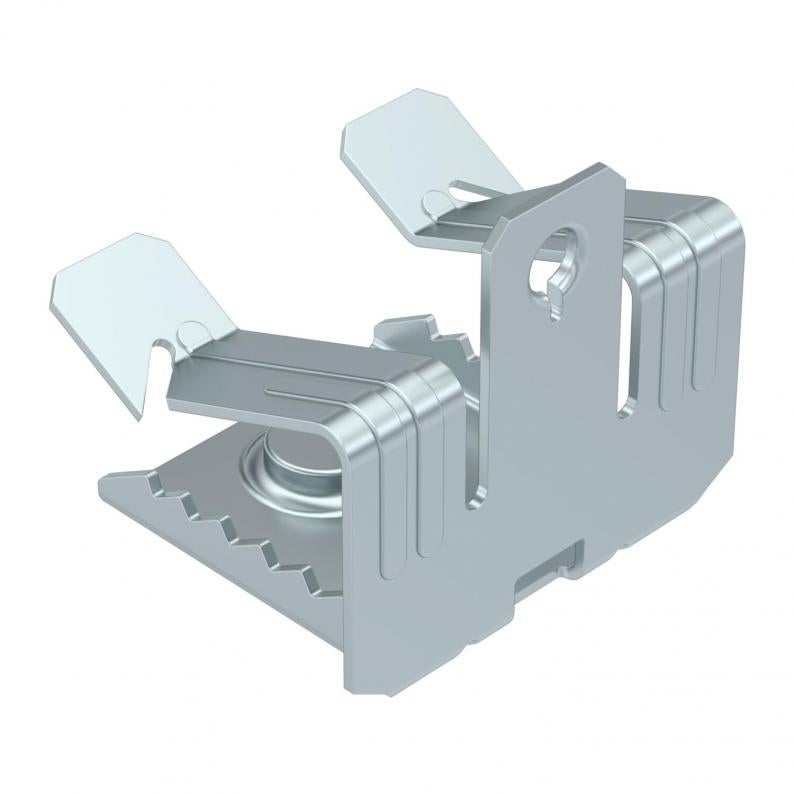

Clip de suspensão, com perno roscado inferior
Tipo SCUTB 14-20 M6
Ref. 1488295
EAN 4012197389437
Ref. / Tipo
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Clip de suspensão com perno roscado M6 inferior para soluções de montagem personalizadas. Fixação a vigas de aço por martelagem.
Dados técnicos
Dimensões
| Comprimento | 40 mm |
|---|---|
| Largura | 45 mm |
| Altura | 36 mm |
| Medida L | 40 mm |
Dados técnicos
| Rosca métrica | 6 |
|---|---|
| Rosca | M6 x 9 mm |
| Dobradiça | não |
| Dobradiça ajustável | não |
| Carga de rutura | 0,45 kN |
| Conformidade com ROHS | sim |
| Tipo de fixação | apertar |
| Tipo de ligação do componente | Rosca |
| Espessura do flange F mín. | 14 mm |
| Espessura do flange F máx. | 20 mm |
| Dimensão | 14-20mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SCUTB 3-7 M6
33
45
36
33
3
7
1488291
SCUTB 7-13 M6
36
45
36
36
7
13
1488293
SCUTB 14-20 M6
40
45
36
40
14
20
1488295
Comprimento
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
SCUTB 3-7 M6
Ref.
1488291
Comprimento
33
Largura
45
Altura
36
Medida L
33
Espessura do flange F mín.
3
Espessura do flange F máx.
7
SCUTB 7-13 M6
Ref.
1488293
Comprimento
36
Largura
45
Altura
36
Medida L
36
Espessura do flange F mín.
7
Espessura do flange F máx.
13
SCUTB 14-20 M6
Ref.
1488295
Comprimento
40
Largura
45
Altura
36
Medida L
40
Espessura do flange F mín.
14
Espessura do flange F máx.
20
