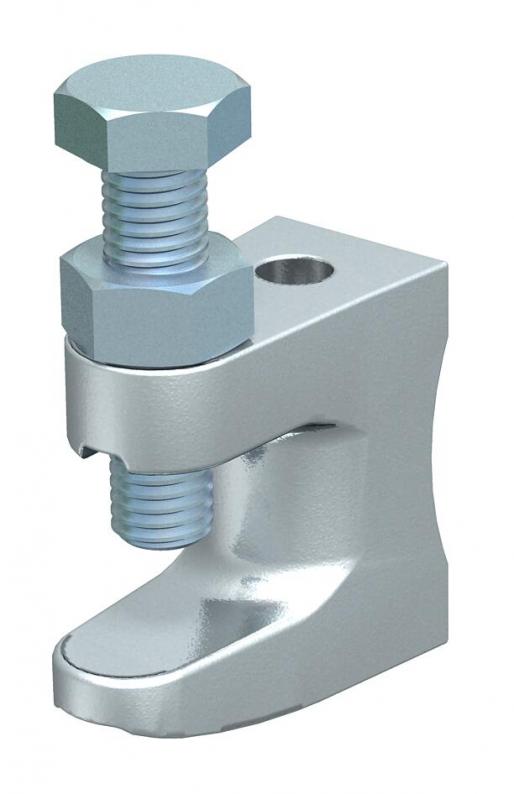

Clip de suspensão, com rosca
Tipo FL2-G M10 TG
Ref. 1488082
EAN 4012195151098
Ref. / Tipo
Comprimento
Largura
Altura
Carga de rutura
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Com rosca.
Binário de aperto max.: 18 Nm
Binário de aperto max.: 18 Nm
Dados técnicos

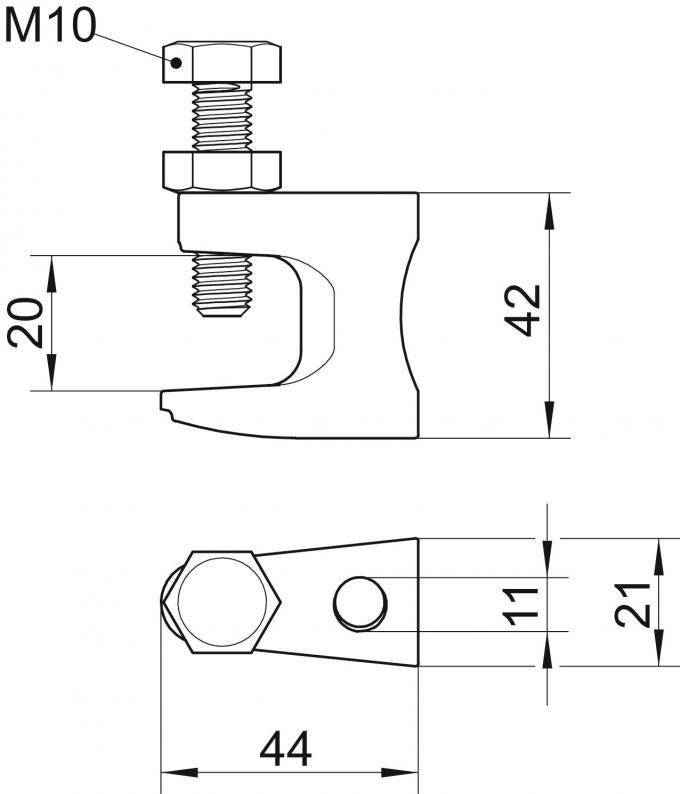

Dimensões
| Comprimento | 44 mm |
|---|---|
| Largura | 21 mm |
| Altura | 42 mm |
| Medida L | 44 mm |
| Medida B | 21 mm |
| Medida H | 42 mm |
| Medida F | 20 mm |
| Medida G (mm) | M10 |
Dados técnicos
| Rosca métrica | 10 |
|---|---|
| Dobradiça | não |
| Dobradiça ajustável | não |
| Carga de rutura | 2,5 kN |
| Adequado para varão roscado métrico | 10 |
| Máx. Binário de aperto | 18 Nm |
| Conformidade com ROHS | sim |
| Tipo de fixação | aparafusar |
| Tipo de ligação do componente | Rosca |
| Espessura do flange F mín. | 0 mm |
| Espessura do flange F máx. | 20 mm |
| Dimensão | 0-19mm |
| Material | Ferro maleável |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (4)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Carga de rutura
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
FL1-G M8 TG
38
19
35
1,2
0
18
1488074
FL2-G M10 TG
44
21
42
2,5
0
20
1488082
FL3-G M12 TG
58
23,5
54
3,5
0
26
1488090
Comprimento
Largura
Altura
Carga de rutura
Espessura do flange F máx.
FL1-G M8 TG
Ref.
1488074
Comprimento
38
Largura
19
Altura
35
Carga de rutura
1,2
Espessura do flange F mín.
0
Espessura do flange F máx.
18
FL2-G M10 TG
Ref.
1488082
Comprimento
44
Largura
21
Altura
42
Carga de rutura
2,5
Espessura do flange F mín.
0
Espessura do flange F máx.
20
FL3-G M12 TG
Ref.
1488090
Comprimento
58
Largura
23,5
Altura
54
Carga de rutura
3,5
Espessura do flange F mín.
0
Espessura do flange F máx.
26
