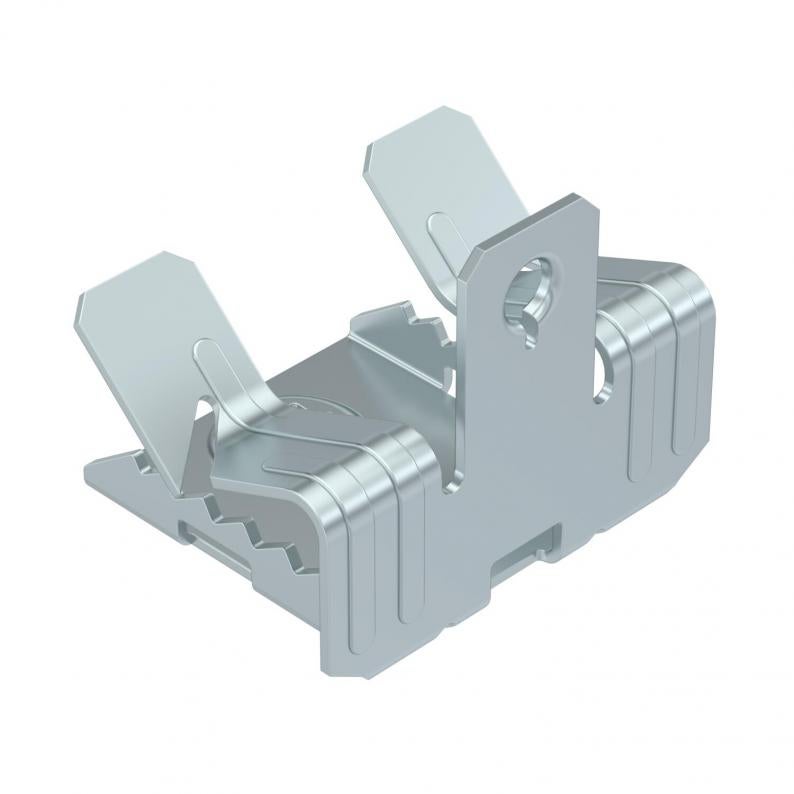

Clip de suspensão, com rosca fêmea
Tipo SCUIT 7-13 M6
Ref. 1488283
EAN 4012197389390
Ref. / Tipo
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Clip de suspensão com rosca interna M6 para soluções de montagem personalizadas. Fixação a vigas de aço por martelagem.
Dados técnicos
Dimensões
| Comprimento | 36 mm |
|---|---|
| Largura | 45 mm |
| Altura | 36 mm |
| Medida L | 36 mm |
Dados técnicos
| Rosca métrica | 6 |
|---|---|
| Dobradiça | não |
| Dobradiça ajustável | não |
| Carga de rutura | 0,45 kN |
| Conformidade com ROHS | sim |
| Tipo de fixação | apertar |
| Tipo de ligação do componente | Rosca |
| Espessura do flange F mín. | 7 mm |
| Espessura do flange F máx. | 13 mm |
| Dimensão | 7-13mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SCUIT 3-7 M6
33
45
36
33
3
7
1488281
SCUIT 7-13 M6
36
45
36
36
7
13
1488283
SCUIT 14-20 M6
43
45
36
43
14
20
1488285
Comprimento
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
SCUIT 3-7 M6
Ref.
1488281
Comprimento
33
Largura
45
Altura
36
Medida L
33
Espessura do flange F mín.
3
Espessura do flange F máx.
7
SCUIT 7-13 M6
Ref.
1488283
Comprimento
36
Largura
45
Altura
36
Medida L
36
Espessura do flange F mín.
7
Espessura do flange F máx.
13
SCUIT 14-20 M6
Ref.
1488285
Comprimento
43
Largura
45
Altura
36
Medida L
43
Espessura do flange F mín.
14
Espessura do flange F máx.
20
