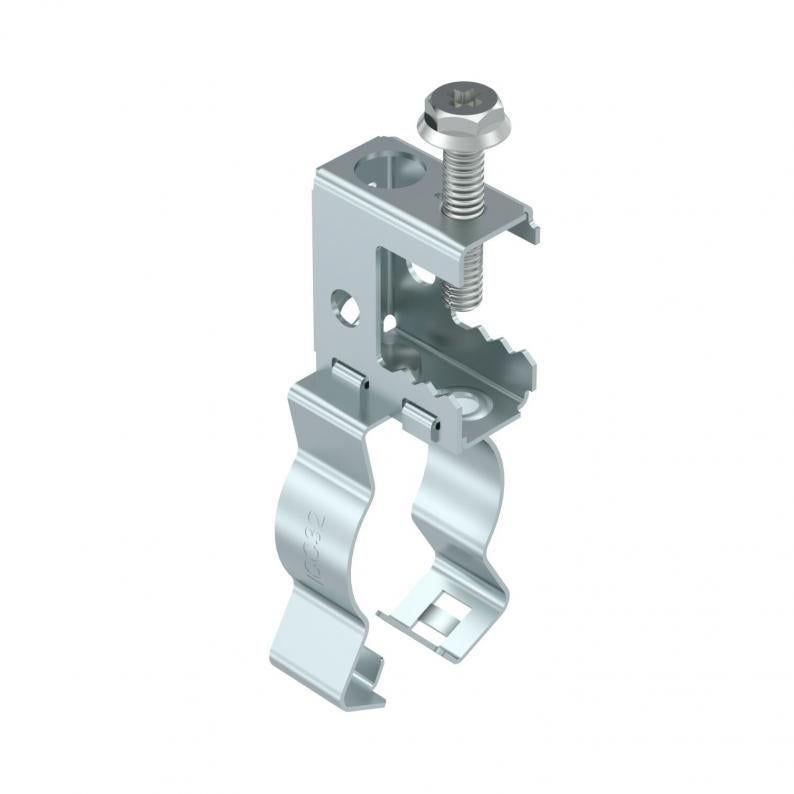

Clip de suspensão de aparafusar, com encaixe de tubo
Tipo SKS 213 D32
Ref. 1488593
EAN 4012197392017
Ref. / Tipo
Comprimento
Largura
Altura
Carga de rutura
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Clipes de suspensão de aparafusar para montar tubos e cabos. Encaixe de tubo fechado inferior. Fixação a vigas de aço por aparafusamento.
Dados técnicos
Dimensões
| Comprimento | 31 mm |
|---|---|
| Largura | 39 mm |
| Altura | 93 mm |
| Medida H | 93 mm |
Dados técnicos
| Dobradiça | não |
|---|---|
| Dobradiça ajustável | não |
| Carga de rutura | 0,45 kN |
| Conformidade com ROHS | sim |
| Diâmetro do cabo/tubo mín. | 30 mm |
| Diâmetro do cabo/tubo máx. | 32 mm |
| Tipo de fixação | aparafusar |
| Tipo de ligação do componente | Cabo/Tubo |
| Espessura do flange F mín. | 2 mm |
| Espessura do flange F máx. | 16 mm |
| Dimensão | 2-13mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Altura
Carga de rutura
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SKS 213 D20/25
31
40
84
0,45
20
25
2
16
1488591
SKS 213 D32
31
39
93
0,45
30
32
2
16
1488593
SKS 213 D40
31
44
105
0,45
36
40
2
16
1488595
Largura
Altura
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
SKS 213 D20/25
Ref.
1488591
Comprimento
31
Largura
40
Altura
84
Carga de rutura
0,45
Diâmetro do cabo/tubo mín.
20
Diâmetro do cabo/tubo máx.
25
Espessura do flange F mín.
2
Espessura do flange F máx.
16
SKS 213 D32
Ref.
1488593
Comprimento
31
Largura
39
Altura
93
Carga de rutura
0,45
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
32
Espessura do flange F mín.
2
Espessura do flange F máx.
16
SKS 213 D40
Ref.
1488595
Comprimento
31
Largura
44
Altura
105
Carga de rutura
0,45
Diâmetro do cabo/tubo mín.
36
Diâmetro do cabo/tubo máx.
40
Espessura do flange F mín.
2
Espessura do flange F máx.
16
