Clip de suspensão para cabo
Tipo SCC 4-7,5 D14
Ref. 1488491
EAN 4012197383138
Ref. / Tipo
Comprimento
Largura
Altura
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição

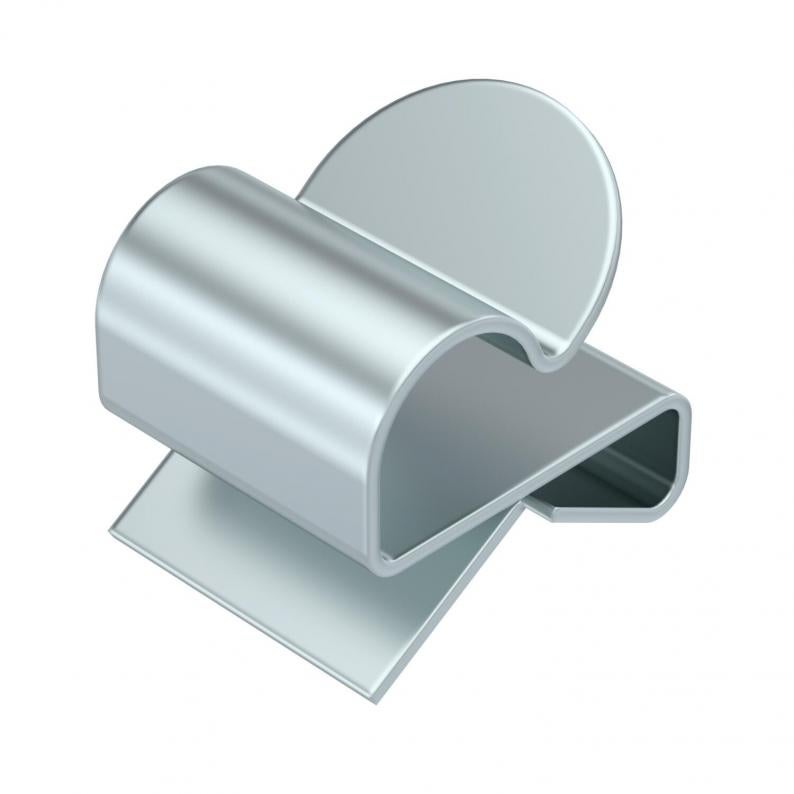

Clip de suspensão para montar cabos. Encaixe de cabo aberto na lateral. Fixação a vigas de aço por martelagem.
Dados técnicos
Dimensões
| Comprimento | 21 mm |
|---|---|
| Largura | 14 mm |
| Altura | 22 mm |
| Medida W | 14 mm |
Dados técnicos
| Dobradiça | não |
|---|---|
| Dobradiça ajustável | não |
| Conformidade com ROHS | sim |
| Diâmetro do cabo/tubo mín. | 12 mm |
| Diâmetro do cabo/tubo máx. | 14 mm |
| Tipo de fixação | apertar |
| Tipo de ligação do componente | Cabo/Tubo |
| Espessura do flange F mín. | 4 mm |
| Espessura do flange F máx. | 7,5 mm |
| Dimensão | 4-7,5mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Altura
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SCC 1-4 D5,5
15
14
14
4
5
1
4
1488451
SCC 1-4 D7
17
14
15
6
7
1
4
1488453
SCC 1-4 D9
17
14
16
8
9
1
4
1488455
SCC 1-4 D11
19
14
17
10
11
1
4
1488457
SCC 1-4 D14
23
14
21
12
14
1
4
1488461
SCC 1-4 D18
25
14
22
15
18
1
4
1488465
SCC 1-4 D24
27
14
25
19
24
1
4
1488469
SCC 1-4 D30
33
14
33
25
30
1
4
1488473
SCC 4-7,5 D5,5
14
14
16
4
5
4
7,5
1488481
SCC 4-7,5 D7
18
14
18
6
7
4
7,5
1488483
SCC 4-7,5 D9
17
14
20
8
9
4
7,5
1488485
SCC 4-7,5 D11
19
14
21
10
11
4
7,5
1488487
SCC 4-7,5 D14
21
14
22
12
14
4
7,5
1488491
SCC 4-7,5 D18
24
14
27
15
18
4
7,5
1488495
SCC 4-7,5 D24
28
14
29
19
24
4
7,5
1488501
SCC 4-7,5 D30
33
14
33
25
30
4
7,5
1488505
SCC 7,5-12 D5,5
18
14
21
4
5
7,5
12
1488510
SCC 7,5-12 D7
19
14
18
6
7
7,5
12
1488511
SCC 7,5-12 D9
18
14
23
8
9
7,5
12
1488513
SCC 7,5-12 D11
19
14
24
10
11
7,5
12
1488515
SCC 7,5-12 D14
21
14
25
12
14
7,5
12
1488519
SCC 7,5-12 D18
24
14
28
15
18
7,5
12
1488523
SCC 7,5-12 D24
28
14
32
19
24
7,5
12
1488527
SCC 7,5-12 D30
34
14
37
25
30
7,5
12
1488531
Comprimento
Altura
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
SCC 1-4 D5,5
Ref.
1488451
Comprimento
15
Largura
14
Altura
14
Diâmetro do cabo/tubo mín.
4
Diâmetro do cabo/tubo máx.
5
Espessura do flange F mín.
1
Espessura do flange F máx.
4
SCC 1-4 D7
Ref.
1488453
Comprimento
17
Largura
14
Altura
15
Diâmetro do cabo/tubo mín.
6
Diâmetro do cabo/tubo máx.
7
Espessura do flange F mín.
1
Espessura do flange F máx.
4
SCC 1-4 D9
Ref.
1488455
Comprimento
17
Largura
14
Altura
16
Diâmetro do cabo/tubo mín.
8
Diâmetro do cabo/tubo máx.
9
Espessura do flange F mín.
1
Espessura do flange F máx.
4
SCC 1-4 D11
Ref.
1488457
Comprimento
19
Largura
14
Altura
17
Diâmetro do cabo/tubo mín.
10
Diâmetro do cabo/tubo máx.
11
Espessura do flange F mín.
1
Espessura do flange F máx.
4
SCC 1-4 D14
Ref.
1488461
Comprimento
23
Largura
14
Altura
21
Diâmetro do cabo/tubo mín.
12
Diâmetro do cabo/tubo máx.
14
Espessura do flange F mín.
1
Espessura do flange F máx.
4
SCC 1-4 D18
Ref.
1488465
Comprimento
25
Largura
14
Altura
22
Diâmetro do cabo/tubo mín.
15
Diâmetro do cabo/tubo máx.
18
Espessura do flange F mín.
1
Espessura do flange F máx.
4
SCC 1-4 D24
Ref.
1488469
Comprimento
27
Largura
14
Altura
25
Diâmetro do cabo/tubo mín.
19
Diâmetro do cabo/tubo máx.
24
Espessura do flange F mín.
1
Espessura do flange F máx.
4
SCC 1-4 D30
Ref.
1488473
Comprimento
33
Largura
14
Altura
33
Diâmetro do cabo/tubo mín.
25
Diâmetro do cabo/tubo máx.
30
Espessura do flange F mín.
1
Espessura do flange F máx.
4
SCC 4-7,5 D5,5
Ref.
1488481
Comprimento
14
Largura
14
Altura
16
Diâmetro do cabo/tubo mín.
4
Diâmetro do cabo/tubo máx.
5
Espessura do flange F mín.
4
Espessura do flange F máx.
7,5
SCC 4-7,5 D7
Ref.
1488483
Comprimento
18
Largura
14
Altura
18
Diâmetro do cabo/tubo mín.
6
Diâmetro do cabo/tubo máx.
7
Espessura do flange F mín.
4
Espessura do flange F máx.
7,5
SCC 4-7,5 D9
Ref.
1488485
Comprimento
17
Largura
14
Altura
20
Diâmetro do cabo/tubo mín.
8
Diâmetro do cabo/tubo máx.
9
Espessura do flange F mín.
4
Espessura do flange F máx.
7,5
SCC 4-7,5 D11
Ref.
1488487
Comprimento
19
Largura
14
Altura
21
Diâmetro do cabo/tubo mín.
10
Diâmetro do cabo/tubo máx.
11
Espessura do flange F mín.
4
Espessura do flange F máx.
7,5
SCC 4-7,5 D14
Ref.
1488491
Comprimento
21
Largura
14
Altura
22
Diâmetro do cabo/tubo mín.
12
Diâmetro do cabo/tubo máx.
14
Espessura do flange F mín.
4
Espessura do flange F máx.
7,5
SCC 4-7,5 D18
Ref.
1488495
Comprimento
24
Largura
14
Altura
27
Diâmetro do cabo/tubo mín.
15
Diâmetro do cabo/tubo máx.
18
Espessura do flange F mín.
4
Espessura do flange F máx.
7,5
SCC 4-7,5 D24
Ref.
1488501
Comprimento
28
Largura
14
Altura
29
Diâmetro do cabo/tubo mín.
19
Diâmetro do cabo/tubo máx.
24
Espessura do flange F mín.
4
Espessura do flange F máx.
7,5
SCC 4-7,5 D30
Ref.
1488505
Comprimento
33
Largura
14
Altura
33
Diâmetro do cabo/tubo mín.
25
Diâmetro do cabo/tubo máx.
30
Espessura do flange F mín.
4
Espessura do flange F máx.
7,5
SCC 7,5-12 D5,5
Ref.
1488510
Comprimento
18
Largura
14
Altura
21
Diâmetro do cabo/tubo mín.
4
Diâmetro do cabo/tubo máx.
5
Espessura do flange F mín.
7,5
Espessura do flange F máx.
12
SCC 7,5-12 D7
Ref.
1488511
Comprimento
19
Largura
14
Altura
18
Diâmetro do cabo/tubo mín.
6
Diâmetro do cabo/tubo máx.
7
Espessura do flange F mín.
7,5
Espessura do flange F máx.
12
SCC 7,5-12 D9
Ref.
1488513
Comprimento
18
Largura
14
Altura
23
Diâmetro do cabo/tubo mín.
8
Diâmetro do cabo/tubo máx.
9
Espessura do flange F mín.
7,5
Espessura do flange F máx.
12
SCC 7,5-12 D11
Ref.
1488515
Comprimento
19
Largura
14
Altura
24
Diâmetro do cabo/tubo mín.
10
Diâmetro do cabo/tubo máx.
11
Espessura do flange F mín.
7,5
Espessura do flange F máx.
12
SCC 7,5-12 D14
Ref.
1488519
Comprimento
21
Largura
14
Altura
25
Diâmetro do cabo/tubo mín.
12
Diâmetro do cabo/tubo máx.
14
Espessura do flange F mín.
7,5
Espessura do flange F máx.
12
SCC 7,5-12 D18
Ref.
1488523
Comprimento
24
Largura
14
Altura
28
Diâmetro do cabo/tubo mín.
15
Diâmetro do cabo/tubo máx.
18
Espessura do flange F mín.
7,5
Espessura do flange F máx.
12
SCC 7,5-12 D24
Ref.
1488527
Comprimento
28
Largura
14
Altura
32
Diâmetro do cabo/tubo mín.
19
Diâmetro do cabo/tubo máx.
24
Espessura do flange F mín.
7,5
Espessura do flange F máx.
12
SCC 7,5-12 D30
Ref.
1488531
Comprimento
34
Largura
14
Altura
37
Diâmetro do cabo/tubo mín.
25
Diâmetro do cabo/tubo máx.
30
Espessura do flange F mín.
7,5
Espessura do flange F máx.
12
