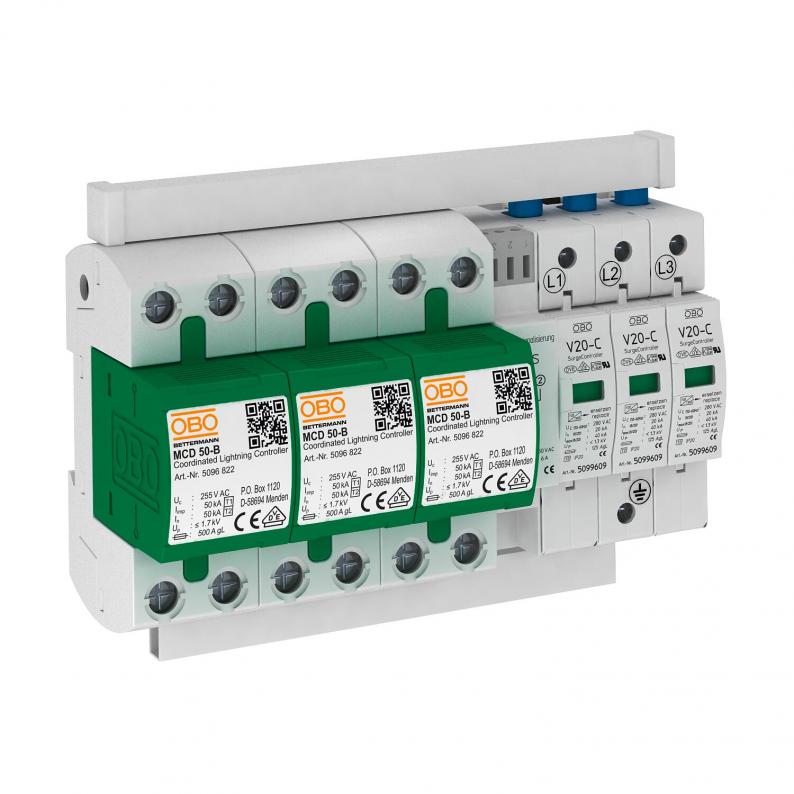

Conjunto de proteção MCD + V20, 3 polos com sinalização remota
Tipo PS3-B+C TNC+FS
Ref. 5089756
EAN 4012195405535
Ref. / Tipo
5089756 / PS3-B+C TNC+FS
Grau de proteção
IP20
Tensão continua máxima CA
255 V
Versão do polo
3
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Conjunto de proteção, descarregadores de corrente de raio e de sobretensões tipo 1+2
• Capacidade de dissipação 100 kA 10/350 µs, testada por BET
• Pré-montado e pronto a instalar, inclui pontes, abraçadeiras de ligação assinaladas
• Com sinalização â distância, contacto de trabalho livre de potencial para a monitorização do funcionamento
• Para aplicação no sistema de rede TN-C
Nota: proteção máx. prévia por fusível (apenas necessária, caso ainda não exista na rede) 125 A gL/gG.
• Capacidade de dissipação 100 kA 10/350 µs, testada por BET
• Pré-montado e pronto a instalar, inclui pontes, abraçadeiras de ligação assinaladas
• Com sinalização â distância, contacto de trabalho livre de potencial para a monitorização do funcionamento
• Para aplicação no sistema de rede TN-C
Nota: proteção máx. prévia por fusível (apenas necessária, caso ainda não exista na rede) 125 A gL/gG.
Dados técnicos
Dados técnicos
| Número de polos | 3 |
|---|---|
| Configuração de rede | TN-C |
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 255 V |
| Corrente de impulso de raio (10/350) [total] | 100 kA |
| Sinalização à distância | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Corrente de impulso de raio (10/350 μs) | 50 kA |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 50 kA |
| Versão do polo | 3 |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 25 kA |
| Versão | 3 polos com SD; 255 V |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 85 °C |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Potência de dissipação máxima (8/20 μs) | 100 kA |
| Resistência a curto-circuito | 25 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 125 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 85 °C |
| Dimensão | 255V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 100 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 10 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 50 mm² |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 8,3204 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 8,3204 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
