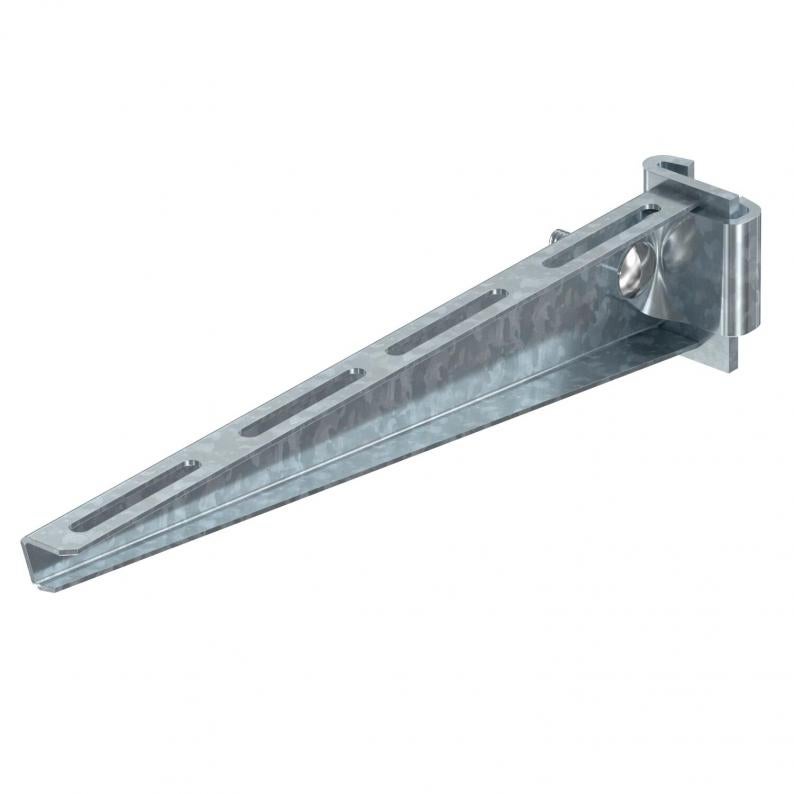

Consola de garra AS 15
Tipo AS 15 31 FT
Ref. 6421385
EAN 4012196207916
Ref. / Tipo
Comprimento
Largura
F em kN
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Consola, versão para pequenas cargas, para a fixação gradual no perfil IS 8.
A consola mural pode ser fixada dos dois lados no perfil I.
O esquadro necessário (ref. 6419015), incluindo parafuso e porca, pode ser encomendado para as larguras de consolas de 110 - 160 mm individualmente.
Dados técnicos
Dimensões
| Comprimento | 41 mm |
|---|---|
| Largura | 310 mm |
| Altura | 65 mm |
| Medida A | 41 mm |
| Medida B | 310 mm |
| Medida H | 65 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Aço inoxidável, decapado | não |
| Artigo EPD | sim |
| Versão | Consola mural |
| Conformidade com ROHS | sim |
| F em kN | 1,5 kN |
| Dimensão | B310mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série AS 15 |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 1,3134 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,3134 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 F
6406122
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 6406122
Parafuso de cabeça boleada com porca combinada FTipo
FRSB 6x12 F
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
F em kN
Ref.
AS 15 11 FT
41
110
1,5
6421326
AS 15 16 FT
41
160
1,5
6421334
AS 15 21 FT
41
210
1,5
6421350
AS 15 31 FT
41
310
1,5
6421385
AS 15 41 FT
41
410
1,5
6421423
AS 15 51 FT
41
510
1,5
6421466
AS 15 61 FT
41
610
1,5
6421490
Largura
AS 15 11 FT
Ref.
6421326
Comprimento
41
Largura
110
F em kN
1,5
AS 15 16 FT
Ref.
6421334
Comprimento
41
Largura
160
F em kN
1,5
AS 15 21 FT
Ref.
6421350
Comprimento
41
Largura
210
F em kN
1,5
AS 15 31 FT
Ref.
6421385
Comprimento
41
Largura
310
F em kN
1,5
AS 15 41 FT
Ref.
6421423
Comprimento
41
Largura
410
F em kN
1,5
AS 15 51 FT
Ref.
6421466
Comprimento
41
Largura
510
F em kN
1,5
AS 15 61 FT
Ref.
6421490
Comprimento
41
Largura
610
F em kN
1,5
