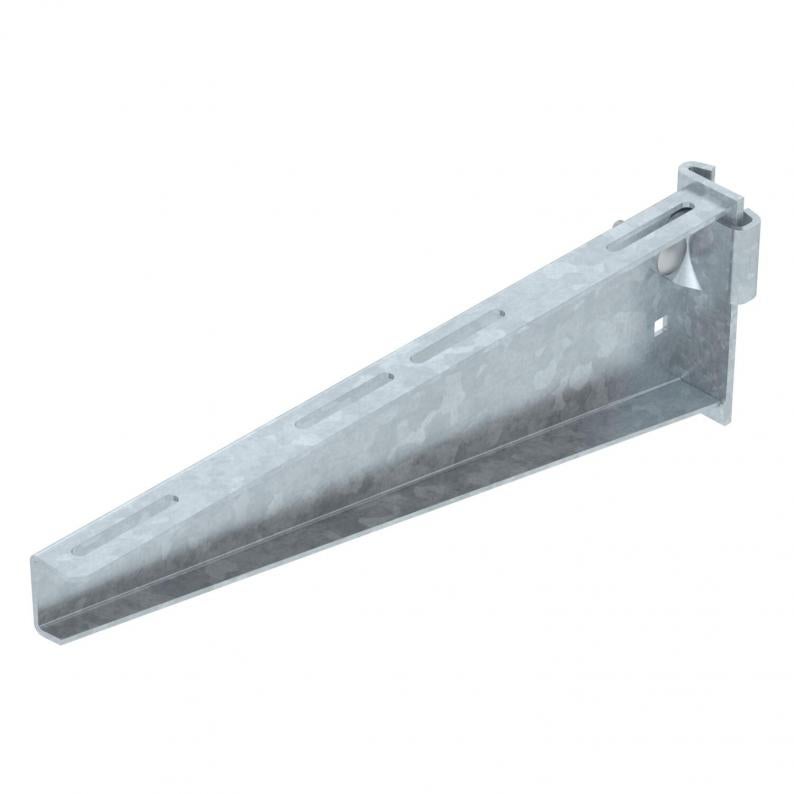

Consola de garra AS 55
Tipo AS 55 41 FT
Ref. 6419298
EAN 4012195872931
Ref. / Tipo
Comprimento
Largura
F em kN
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Consola, versão para grandes cargas, para a fixação gradual no perfil IS 8.
A consola mural pode ser fixada dos dois lados no perfil I.
A patilha de aperto, incluindo o parafuso, anilha e porca, pode ser encomendada em separado com a ref. 6419007.
Dados técnicos
Dimensões
| Comprimento | 41 mm |
|---|---|
| Largura | 410 mm |
| Altura | 130 mm |
| Medida A | 41 mm |
| Medida B | 410 mm |
| Medida H | 130 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Aço inoxidável, decapado | não |
| Versão | Consola mural |
| Conformidade com ROHS | sim |
| F em kN | 5,5 kN |
| Dimensão | B410mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série AS 55 |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 3,6193 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 3,6193 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 F
6406122
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 6406122
Parafuso de cabeça boleada com porca combinada FTipo
FRSB 6x12 F
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
F em kN
Ref.
AS 55 21 FT
41
210
5,5
6419286
AS 55 31 FT
41
310
5,5
6419292
AS 55 41 FT
41
410
5,5
6419298
AS 55 51 FT
41
510
5,5
6419304
AS 55 56 FT
41
560
5,5
6419310
AS 55 61 FT
41
610
5,5
6419316
AS 55 71 FT
41
710
5,5
6419322
AS 55 81 FT
41
810
5,5
6419328
AS 55 91 FT
41
910
5,5
6419334
AS 55 101 FT
41
1010
5,5
6419340
Largura
AS 55 21 FT
Ref.
6419286
Comprimento
41
Largura
210
F em kN
5,5
AS 55 31 FT
Ref.
6419292
Comprimento
41
Largura
310
F em kN
5,5
AS 55 41 FT
Ref.
6419298
Comprimento
41
Largura
410
F em kN
5,5
AS 55 51 FT
Ref.
6419304
Comprimento
41
Largura
510
F em kN
5,5
AS 55 56 FT
Ref.
6419310
Comprimento
41
Largura
560
F em kN
5,5
AS 55 61 FT
Ref.
6419316
Comprimento
41
Largura
610
F em kN
5,5
AS 55 71 FT
Ref.
6419322
Comprimento
41
Largura
710
F em kN
5,5
AS 55 81 FT
Ref.
6419328
Comprimento
41
Largura
810
F em kN
5,5
AS 55 91 FT
Ref.
6419334
Comprimento
41
Largura
910
F em kN
5,5
AS 55 101 FT
Ref.
6419340
Comprimento
41
Largura
1010
F em kN
5,5
