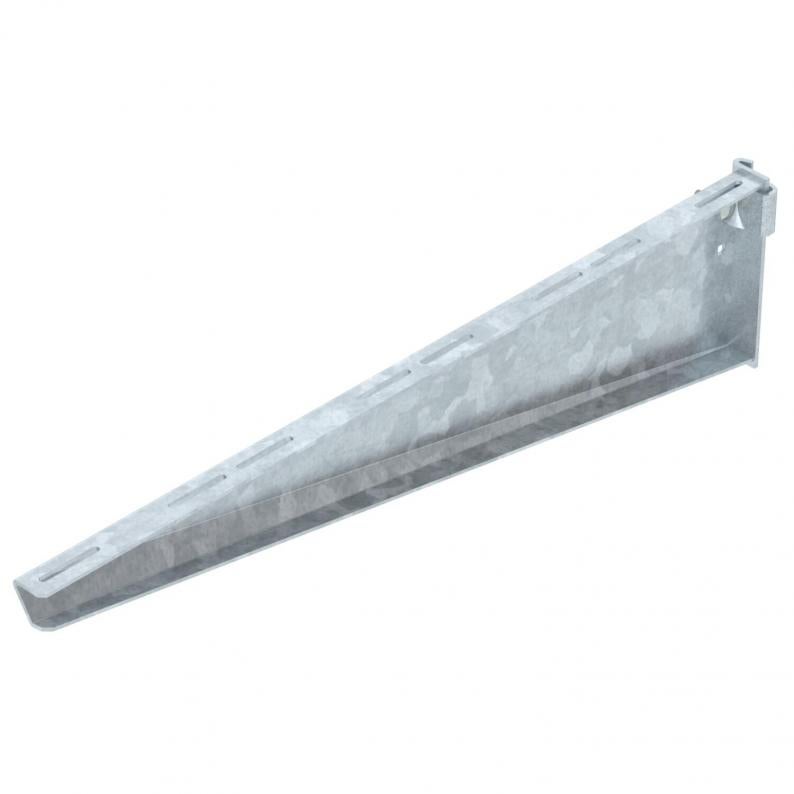

Consola de garra AS 55
Tipo AS 55 81 FT
Ref. 6419328
EAN 4012195873198
Ref. / Tipo
Comprimento
Largura
F em kN
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Consola, versão para grandes cargas, para a fixação gradual no perfil IS 8.
A consola mural pode ser fixada dos dois lados no perfil I.
A patilha de aperto, incluindo o parafuso, anilha e porca, pode ser encomendada em separado com a ref. 6419007.
Dados técnicos
Dimensões
| Comprimento | 41 mm |
|---|---|
| Largura | 810 mm |
| Altura | 195 mm |
| Medida A | 41 mm |
| Medida B | 810 mm |
| Medida H | 195 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Aço inoxidável, decapado | não |
| Versão | Consola mural |
| Conformidade com ROHS | sim |
| F em kN | 5,5 kN |
| Dimensão | B810mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série AS 55 |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 10,6294 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 10,6294 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 F
6406122
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 6406122
Parafuso de cabeça boleada com porca combinada FTipo
FRSB 6x12 F
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
F em kN
Ref.
AS 55 21 FT
41
210
5,5
6419286
AS 55 31 FT
41
310
5,5
6419292
AS 55 41 FT
41
410
5,5
6419298
AS 55 51 FT
41
510
5,5
6419304
AS 55 56 FT
41
560
5,5
6419310
AS 55 61 FT
41
610
5,5
6419316
AS 55 71 FT
41
710
5,5
6419322
AS 55 81 FT
41
810
5,5
6419328
AS 55 91 FT
41
910
5,5
6419334
AS 55 101 FT
41
1010
5,5
6419340
