Consola mural AW 15
Tipo AW 15 41 A4
Ref. 6392032
EAN 4012196817818
Ref. / Tipo
Largura
F em kN
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

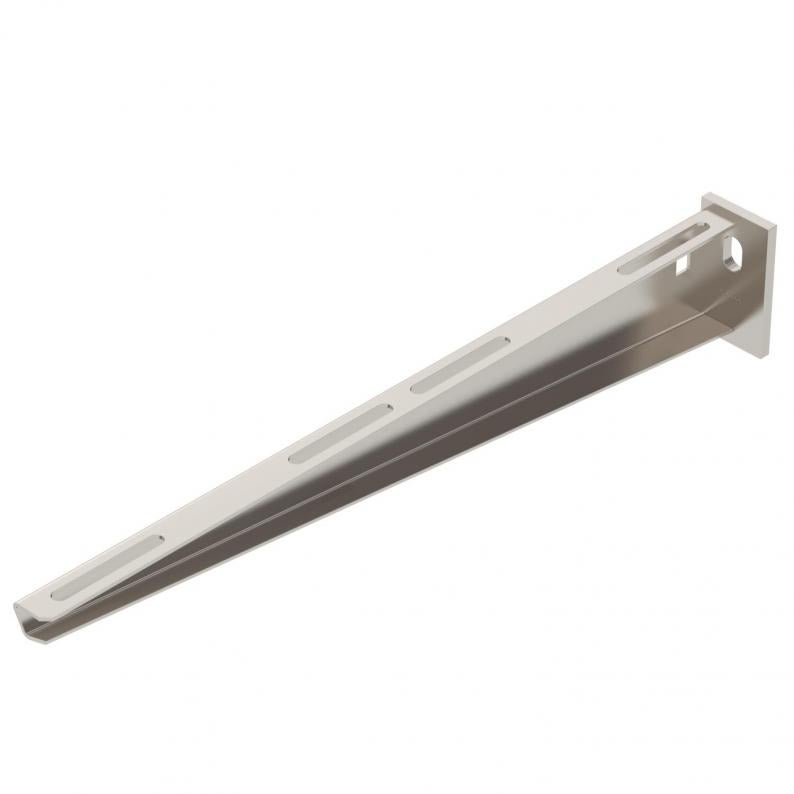

Consola para cargas leves com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o acessório de aperto adequado!
Dados técnicos

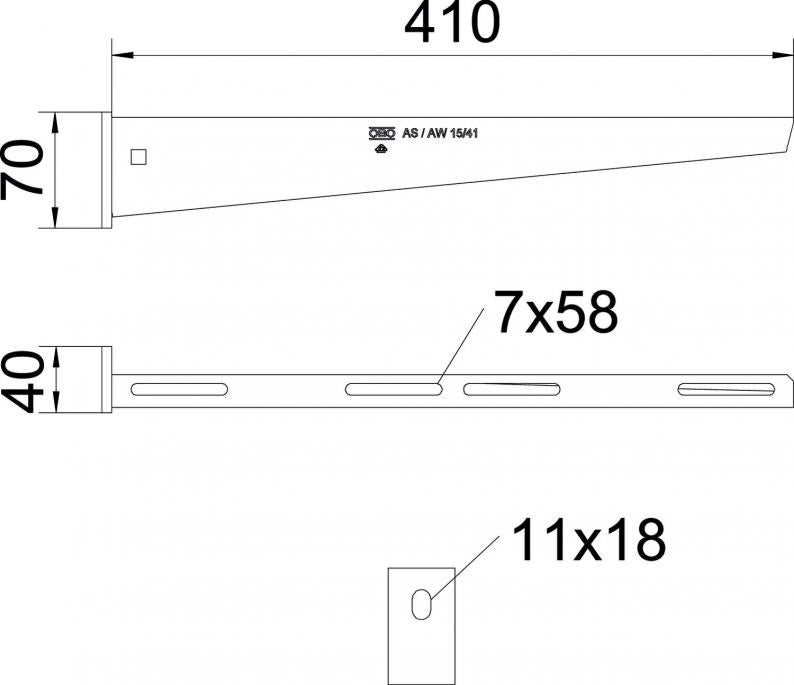

Dimensões
| Comprimento | 40 mm |
|---|---|
| Largura | 410 mm |
| Altura | 70 mm |
| Medida A | 40 mm |
| Medida B | 410 mm |
| Medida H | 70 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Aço inoxidável, decapado | sim |
| Alcance do ângulo mín. | 90 mm |
| Alcance do ângulo máx. | 90 mm |
| Diâmetro do furo | 11 mm |
| Versão | Consola para parede e suporte |
| Conformidade com ROHS | sim |
| F em kN | 1,5 kN |
| Dimensão | B410mm |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4571 |
| Cor | aço inoxidável |
| Série do produto | Série 15 AW |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 3,3932 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 3,3932 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 A4
6406142
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Tipo
FRSB 6x12 A4
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
F em kN
Cor
Ref.
AW 15 11 A4
110
1,5
aço inoxidável
6392008
AW 15 21 A4
210
1,5
aço inoxidável
6392016
AW 15 31 A4
310
1,5
aço inoxidável
6392024
AW 15 41 A4
410
1,5
aço inoxidável
6392032
AW 15 51 A4
510
1,5
aço inoxidável
6392040
AW 15 61 A4
610
1,5
aço inoxidável
6392059
Largura
AW 15 11 A4
Ref.
6392008
Largura
110
F em kN
1,5
Cor
aço inoxidável
AW 15 21 A4
Ref.
6392016
Largura
210
F em kN
1,5
Cor
aço inoxidável
AW 15 31 A4
Ref.
6392024
Largura
310
F em kN
1,5
Cor
aço inoxidável
AW 15 41 A4
Ref.
6392032
Largura
410
F em kN
1,5
Cor
aço inoxidável
AW 15 51 A4
Ref.
6392040
Largura
510
F em kN
1,5
Cor
aço inoxidável
AW 15 61 A4
Ref.
6392059
Largura
610
F em kN
1,5
Cor
aço inoxidável
