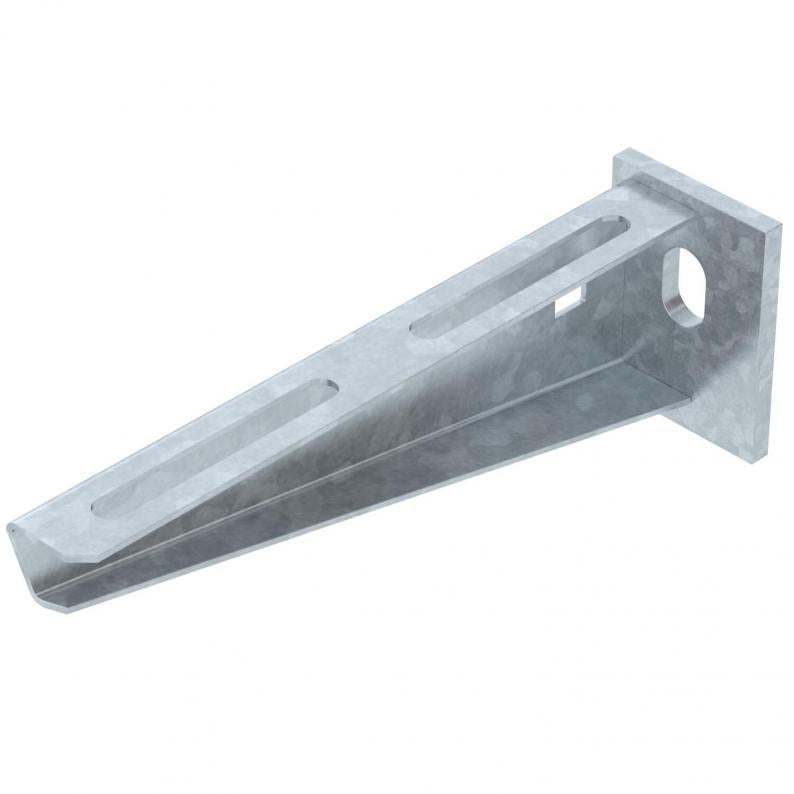

Consola mural AW 15 FT
Tipo AW 15 16 FT
Ref. 6420664
EAN 4012196207138
Ref. / Tipo
Largura
F em kN
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Consola para parede e para pendural - cargas ligeiras.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.
Dados técnicos

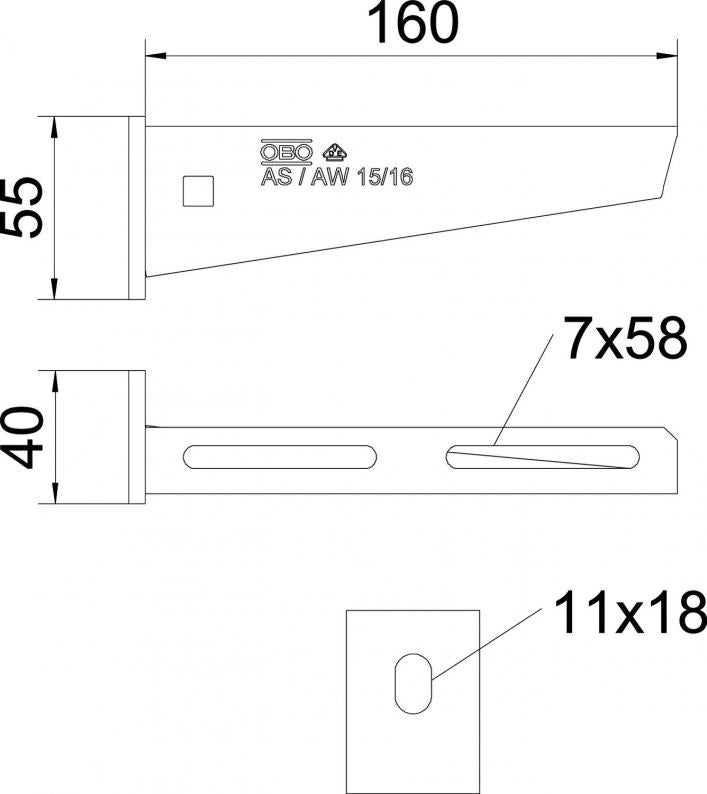

Dimensões
| Comprimento | 40 mm |
|---|---|
| Largura | 160 mm |
| Altura | 55 mm |
| Medida A | 40 mm |
| Medida B | 160 mm |
| Medida H | 55 mm |
| Medida W | 160 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Aço inoxidável, decapado | não |
| Alcance do ângulo mín. | 90 mm |
| Alcance do ângulo máx. | 90 mm |
| Diâmetro do furo | 11 mm |
| Artigo EPD | sim |
| Versão | Consola para parede e suporte |
| Conformidade com ROHS | sim |
| F em kN | 1,5 kN |
| Dimensão | B160mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série 15 AW |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,4647 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,4647 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 F
6406122
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 6406122
Parafuso de cabeça boleada com porca combinada FTipo
FRSB 6x12 F
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (5)
Certificados (1)
Instruções e ajudas (4)
Imagens do produto (2)
Downloads de dados 3D (2)
Versões
Tipo
Largura
F em kN
Cor
Ref.
AW 15 11 FT
110
1,5
zinco
6420656
AW 15 16 FT
160
1,5
zinco
6420664
AW 15 21 FT
210
1,5
zinco
6420680
AW 15 31 FT
310
1,5
zinco
6420710
AW 15 41 FT
410
1,5
zinco
6420745
AW 15 51 FT
510
1,5
zinco
6420788
AW 15 56 FT
560
1,5
zinco
6420796
AW 15 61 FT
610
1,5
zinco
6420826
