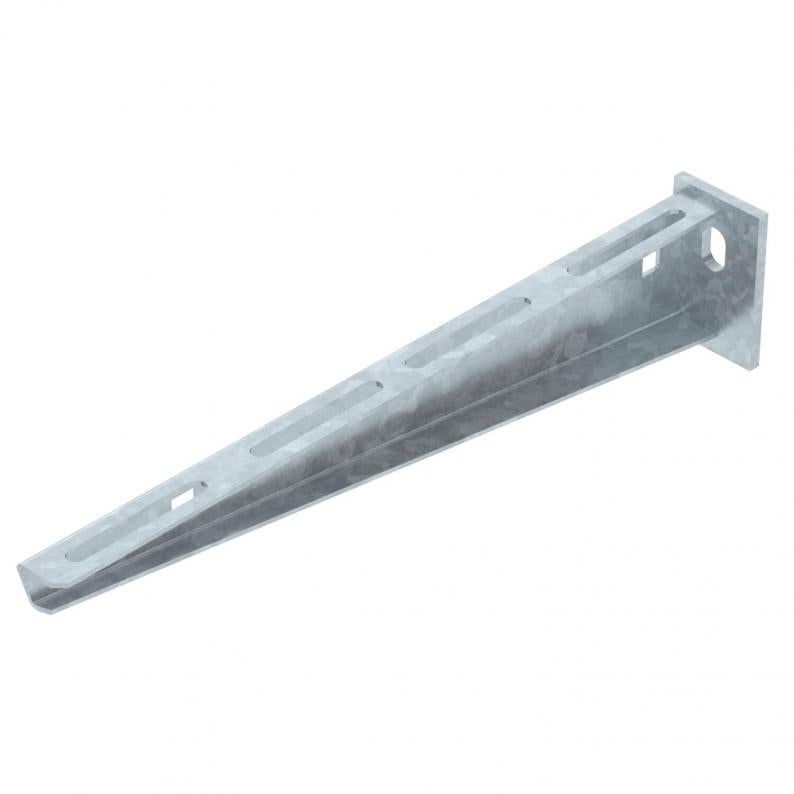

Consola mural AW 15 FT SOMY

Consola mural AW 15 FT SOMY

Tipo AW 15 16 FT SO
Ref. 7191923
EAN 4012195751038
Mostrar todas as versões
Ref. / Tipo
7191923 / AW 15 16 FT SO
Largura
160 mm
F em kN
1,5 kN
Cor
zinco

unid. de venda menor: 30 Unidade

Unidade

Descrição

Consola para cargas leves com cabeça soldada.

Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o acessório de aperto adequado!

  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Consola mural
  • Perfil U
  • Perfil U
  • Perfil U
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento40 mm
Largura160 mm
Altura55 mm
Medida A40 mm
Medida B160 mm
Medida H55 mm

Dados técnicos

Funktionsgarantisim
Aço inoxidável, decapadonão
Alcance do ângulo mín.90 mm
Alcance do ângulo máx.90 mm
Diâmetro do furo11 mm
VersãoConsola para parede e suporte
Conformidade com ROHSsim
F em kN1,5 kN
DimensãoB160mm
Superfíciegalvanizado a quente após maquinação 85µm
MaterialAço
Corzinco
Série do produtoSérie 15 AW
Diagrama de cargas da consola AW 15

Deflexão da ponta da consola com a carga máxima admissível da consola

Carga permitida da consola em kN, sem carga suportada pelo utilizador

Curva de carga com comprimento da consola em mm

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,5046 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,5046 kg CO₂e
Data de medição do valor de CO22025-05-21T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios de montagem
Tipo
FRSB 6x12 F

unid. de venda menor: 100 Unidade

Unidade
