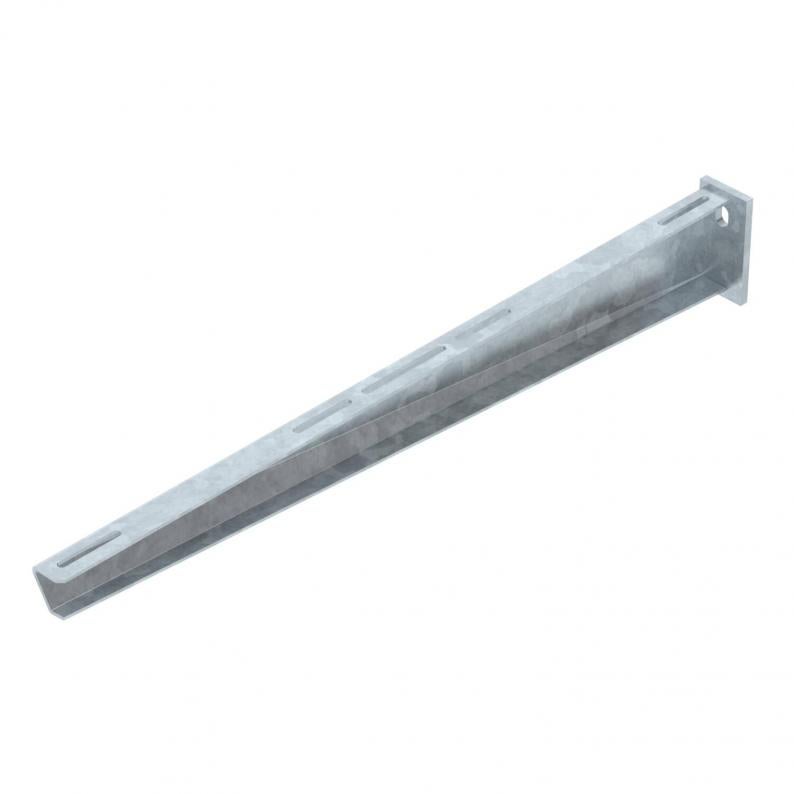

Consola mural AW 30 FT
Tipo AW 30 71 FT
Ref. 6419836
EAN 4012196483730
Ref. / Tipo
Largura
F em kN
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Consola para médias cargas com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.
Dados técnicos
Dimensões
| Comprimento | 50 mm |
|---|---|
| Largura | 710 mm |
| Altura | 100 mm |
| Medida A | 50 mm |
| Medida B | 710 mm |
| Medida H | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Aço inoxidável, decapado | não |
| Alcance do ângulo mín. | 90 mm |
| Alcance do ângulo máx. | 90 mm |
| Diâmetro do furo | 13 mm |
| Versão | Consola para parede e suporte |
| Conformidade com ROHS | sim |
| F em kN | 3 kN |
| Dimensão | B710mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série AW 30 |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 5,4587 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 5,4587 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 F
6406122
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 6406122
Parafuso de cabeça boleada com porca combinada FTipo
FRSB 6x12 F
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
F em kN
Cor
Ref.
AW 30 11 FT
110
3
zinco
6419704
AW 30 16 FT
160
3
zinco
6419712
AW 30 21 FT
210
3
zinco
6419720
AW 30 26 FT
260
3
zinco
6419739
AW 30 31 FT
310
3
zinco
6419747
AW 30 41 FT
410
3
zinco
6419763
AW 30 51 FT
510
3
zinco
6419798
AW 30 61 FT
610
3
zinco
6419828
AW 30 71 FT
710
3
zinco
6419836
AW 30 56 FT
560
3
zinco
6419844
