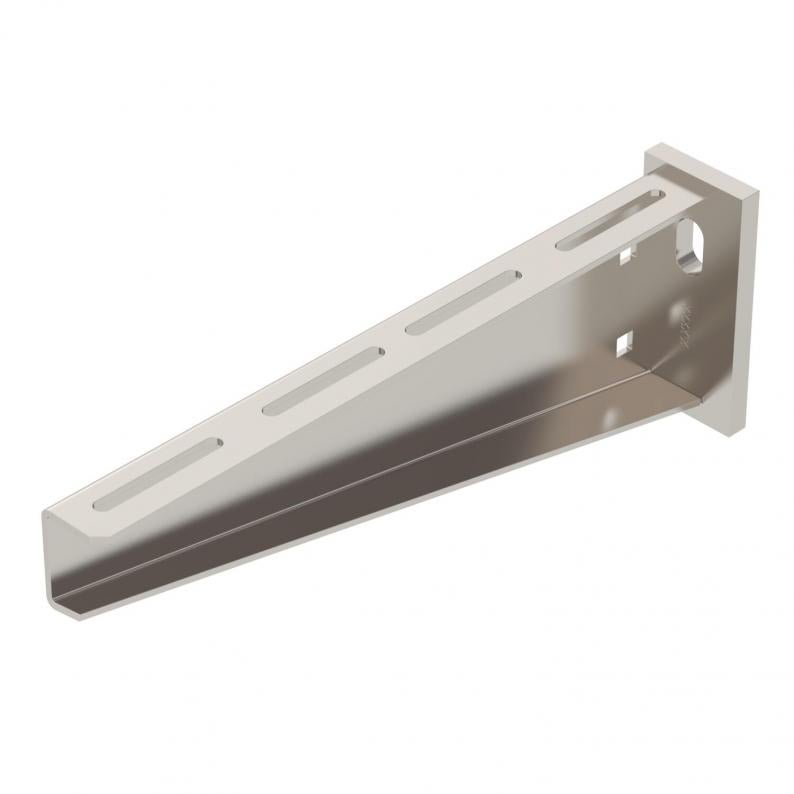

Consola mural AW 55 A2
Tipo AW 55 31 A2
Ref. 6443067
EAN 4012196441495
Ref. / Tipo
Largura
F em kN
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Consola para grandes cargas com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o acessório de aperto adequado!
Dados técnicos

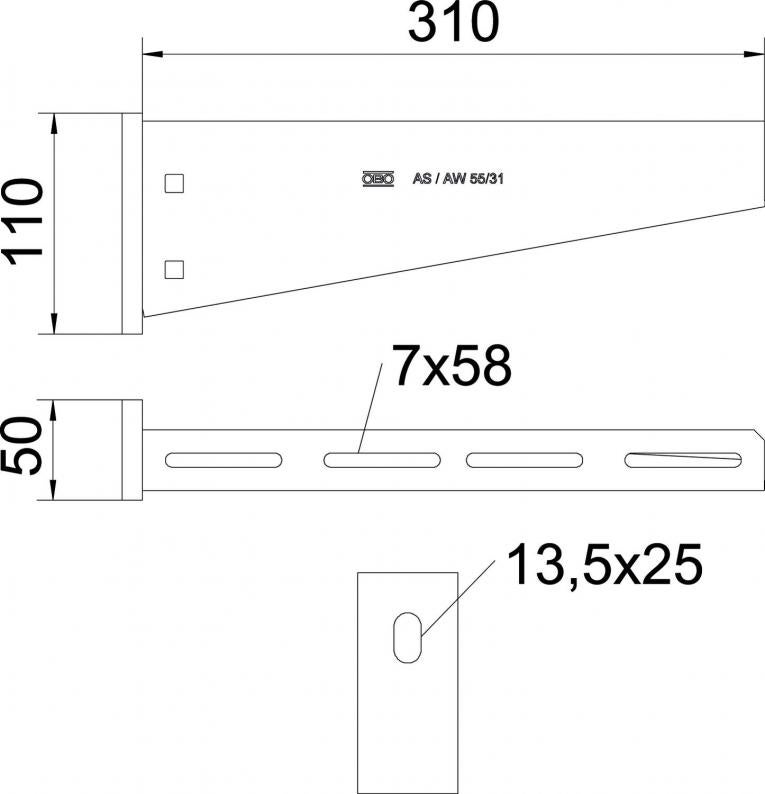

Dimensões
| Comprimento | 50 mm |
|---|---|
| Largura | 310 mm |
| Altura | 110 mm |
| Medida A | 50 mm |
| Medida B | 310 mm |
| Medida H | 110 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Aço inoxidável, decapado | sim |
| Alcance do ângulo mín. | 90 mm |
| Alcance do ângulo máx. | 90 mm |
| Diâmetro do furo | 13,5 mm |
| Versão | Consola para parede e suporte |
| Conformidade com ROHS | sim |
| F em kN | 5,5 kN |
| Dimensão | B310mm |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Série do produto | Série AW 55 |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 6,7905 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 6,7905 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 A2
6406138
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Tipo
FRSB 6x12 A2
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Versões
Tipo
Largura
F em kN
Cor
Ref.
AW 55 21 A2
210
5,5
aço inoxidável
6443063
AW 55 31 A2
310
5,5
aço inoxidável
6443067
AW 55 41 A2
410
5,5
aço inoxidável
6443071
AW 55 51 A2
510
5,5
aço inoxidável
6443075
AW 55 61 A2
610
5,5
aço inoxidável
6443079
AW 55 71 A2
710
5,5
aço inoxidável
6443083
