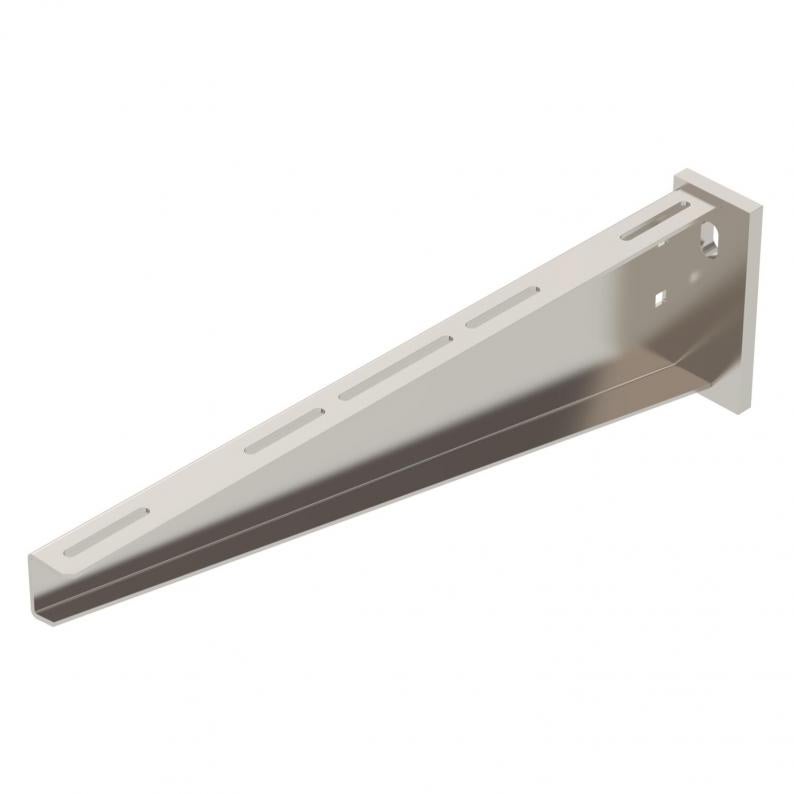

Consola mural AW 55 A4
Tipo AW 55 51 A4
Ref. 6418622
EAN 4012195912996
Ref. / Tipo
Largura
F em kN
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Consola para grandes cargas com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o acessório de aperto adequado!
Dados técnicos
Dimensões
| Comprimento | 60 mm |
|---|---|
| Largura | 510 mm |
| Altura | 145 mm |
| Medida A | 60 mm |
| Medida B | 510 mm |
| Medida H | 145 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Aço inoxidável, decapado | sim |
| Alcance do ângulo mín. | 90 mm |
| Alcance do ângulo máx. | 90 mm |
| Diâmetro do furo | 13,5 mm |
| Versão | Consola para parede e suporte |
| Conformidade com ROHS | sim |
| F em kN | 5,5 kN |
| Dimensão | B510mm |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4571 |
| Cor | aço inoxidável |
| Série do produto | Série AW 55 |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 14,664 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 14,664 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 A4
6406142
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Tipo
FRSB 6x12 A4
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Versões
Tipo
Largura
F em kN
Cor
Ref.
AW 55 21 A4
210
5,5
aço inoxidável
6418557
AW 55 31 A4
310
5,5
aço inoxidável
6418573
AW 55 41 A4
410
5,5
aço inoxidável
6418601
AW 55 51 A4
510
5,5
aço inoxidável
6418622
AW 55 61 A4
610
5,5
aço inoxidável
6418638
Largura
AW 55 21 A4
Ref.
6418557
Largura
210
F em kN
5,5
Cor
aço inoxidável
AW 55 31 A4
Ref.
6418573
Largura
310
F em kN
5,5
Cor
aço inoxidável
AW 55 41 A4
Ref.
6418601
Largura
410
F em kN
5,5
Cor
aço inoxidável
AW 55 51 A4
Ref.
6418622
Largura
510
F em kN
5,5
Cor
aço inoxidável
AW 55 61 A4
Ref.
6418638
Largura
610
F em kN
5,5
Cor
aço inoxidável
