Consola mural AW 55 FT
Tipo AW 55 31 FT
Ref. 6418570
EAN 4012196204793
Ref. / Tipo
Largura
F em kN
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

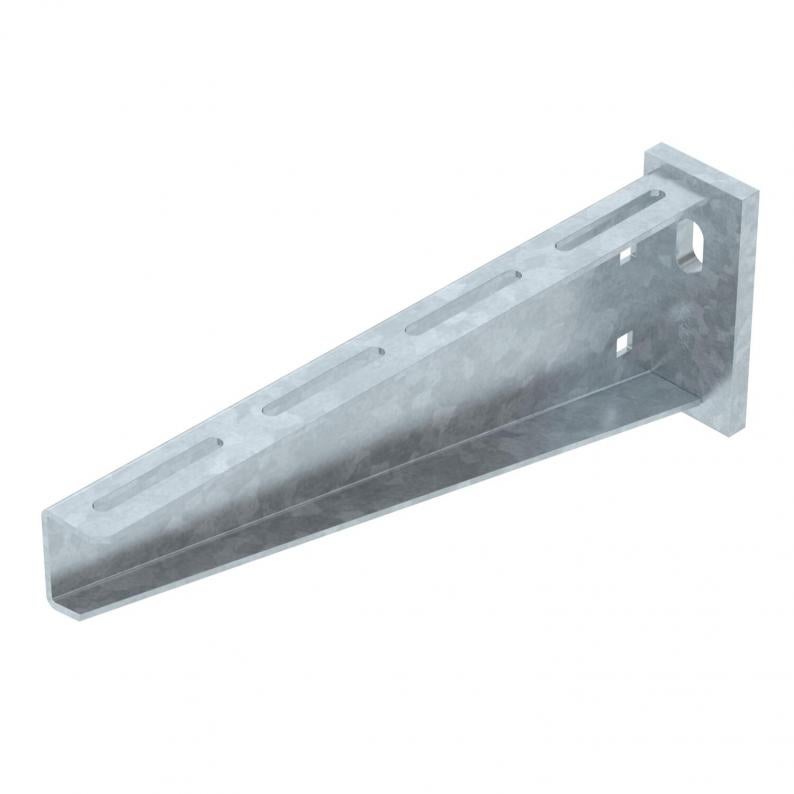

Consola para grandes cargas com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.
Dados técnicos

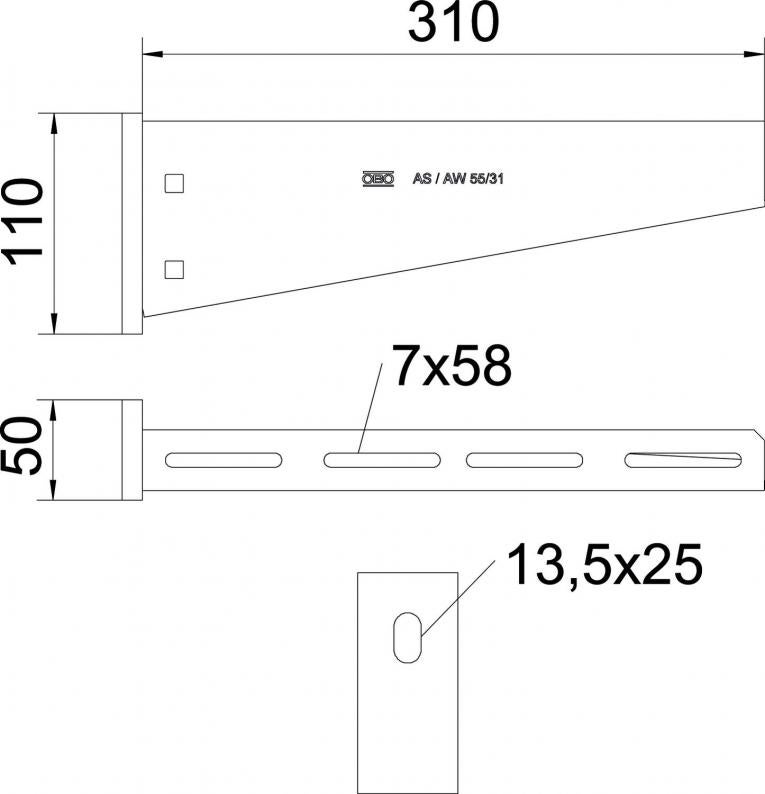

Dimensões
| Comprimento | 50 mm |
|---|---|
| Largura | 310 mm |
| Altura | 110 mm |
| Medida A | 50 mm |
| Medida B | 310 mm |
| Medida H | 110 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Aço inoxidável, decapado | não |
| Alcance do ângulo mín. | 90 mm |
| Alcance do ângulo máx. | 90 mm |
| Diâmetro do furo | 13,5 mm |
| Artigo EPD | sim |
| Versão | Consola para parede e suporte |
| Conformidade com ROHS | sim |
| F em kN | 5,5 kN |
| Dimensão | B310mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série AW 55 |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 3,1929 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 3,1929 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 F
6406122
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 6406122
Parafuso de cabeça boleada com porca combinada FTipo
FRSB 6x12 F
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
F em kN
Cor
Ref.
AW 55 21 FT
210
5,5
zinco
6418554
AW 55 31 FT
310
5,5
zinco
6418570
AW 55 41 FT
410
5,5
zinco
6418597
AW 55 51 FT
510
5,5
zinco
6418619
AW 55 56 FT
560
5,5
zinco
6418627
AW 55 61 FT
610
5,5
zinco
6418635
AW 55 71 FT
710
5,5
zinco
6418651
AW 55 81 FT
810
5,5
zinco
6418686
AW 55 91 FT
910
5,5
zinco
6418708
AW 55 101 FT
1010
5,5
zinco
6418724
