Consola mural AWG 15 FT
Tipo AW G 15 41 FT
Ref. 6420612
EAN 4012196662654
Ref. / Tipo
Largura
F em kN
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

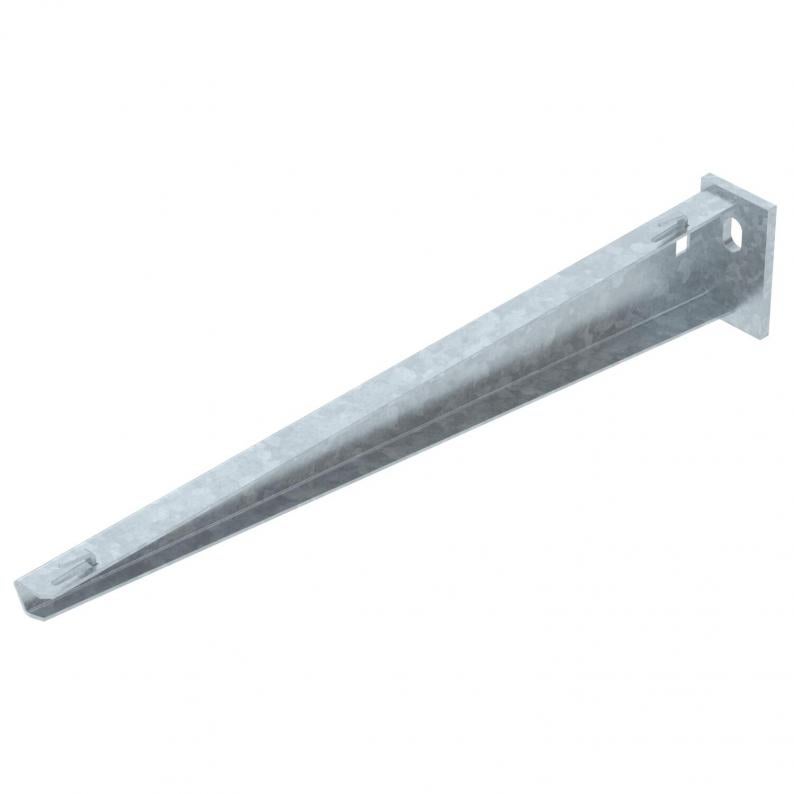

Consola para pequenas cargas com cabeça soldada para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.
Dados técnicos

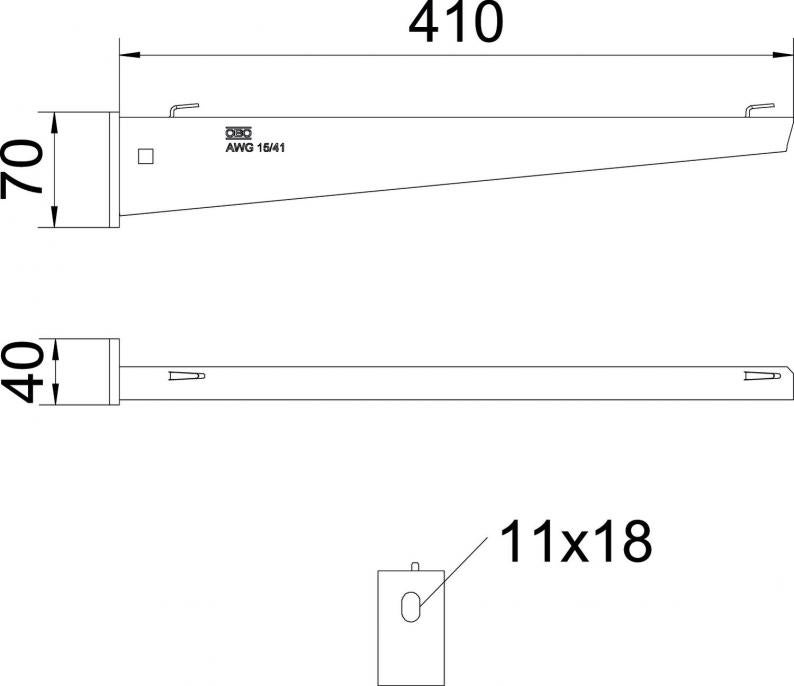

Dimensões
| Comprimento | 40 mm |
|---|---|
| Largura | 410 mm |
| Altura | 70 mm |
| Medida A | 40 mm |
| Medida B | 410 mm |
| Medida H | 70 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Aço inoxidável, decapado | não |
| para largura mín. | 400 |
| para largura máx. | 400 mm |
| Alcance do ângulo mín. | 90 mm |
| Alcance do ângulo máx. | 90 mm |
| Diâmetro do furo | 11 mm |
| Versão | Consola para parede e suporte |
| Conformidade com ROHS | sim |
| F em kN | 1,5 kN |
| Dimensão | B410mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série 15 AW |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 1,3602 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,3602 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (4)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
F em kN
Cor
Ref.
AW G 15 11 FT
110
1,5
zinco
6420606
AW G 15 16 FT
160
1,5
zinco
6420607
AW G 15 21 FT
210
1,5
zinco
6420608
AW G 15 31 FT
310
1,5
zinco
6420610
AW G 15 41 FT
410
1,5
zinco
6420612
AW G 15 51 FT
510
1,5
zinco
6420614
AW G 15 61 FT
610
1,5
zinco
6420616
