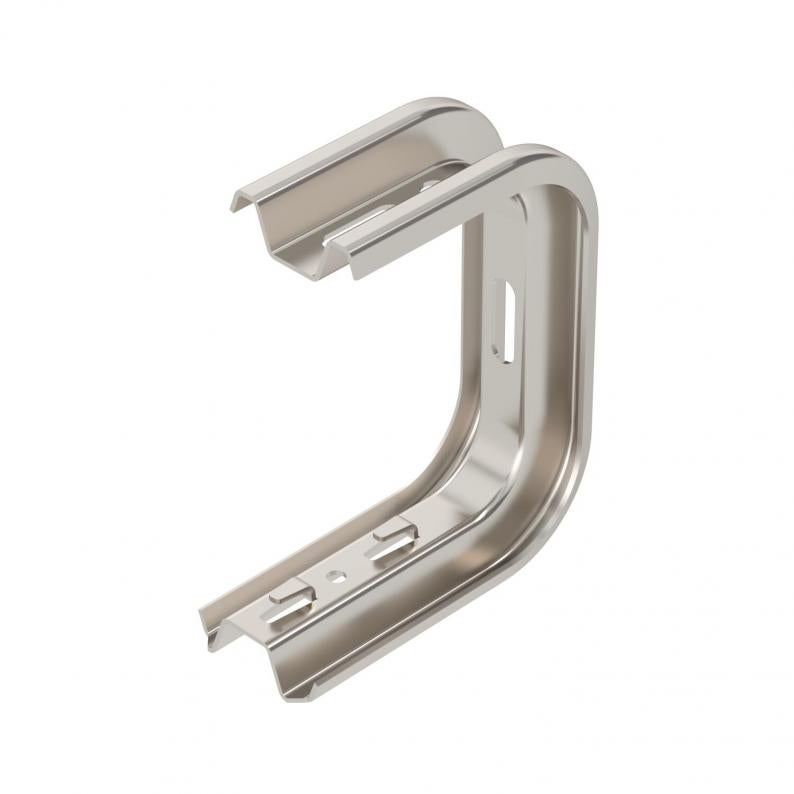

Consola para parede e teto TP A2
Tipo TPDG 145 A2
Ref. 6365989
EAN 4012195617747
Ref. / Tipo
Largura
Altura
para largura máx.
F em kN parede
F em kN tecto
unid. de venda menor: 6 Unidade
6Unidade
Unidade
Descrição
Consola para parede e teto TP com esquadros para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.
Se a consola for fixa diretamente na parede ou no teto, por motivos de estabilidade, deve ser sempre utilizado um distanciador do tipo DS 4 .
A altura lateral máxima dos caminhos de cabos é de 60 mm.
Dados técnicos

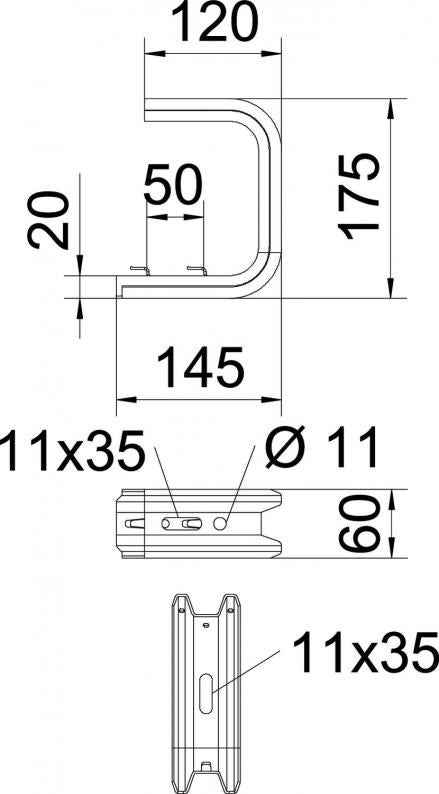

Dimensões
| Comprimento | 175 mm |
|---|---|
| Largura | 145 mm |
| Altura | 60 mm |
| Medida L | 50 mm |
| Medida B | 145 mm |
| Medida H | 175 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| para largura mín. | 100 |
| para largura máx. | 100 mm |
| Apropriada para caminho de cabos em varão | sim |
| Apropriada para caminho de cabos tipo escada | não |
| Apropriada para caminho de cabos em chapa | não |
| Versão | Consola de teto (formato C) |
| Conformidade com ROHS | sim |
| F em kN parede | 1,4 kN |
| F em kN tecto | 1,3 kN |
| Dimensão | B145mm |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Série do produto | Série TP |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 2,5396 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,5396 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (3)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
Altura
para largura máx.
F em kN parede
F em kN tecto
Cor
Ref.
TPDG 145 A2
145
60
100
1,4
1,3
aço inoxidável
6365989
TPDG 195 A2
195
60
150
1,05
0,95
aço inoxidável
6365991
TPDG 245 A2
245
60
200
0,87
0,8
aço inoxidável
6365993
TPDG 345 A2
345
60
300
0,55
0,5
aço inoxidável
6365995
Largura
para largura máx.
F em kN parede
F em kN tecto
TPDG 145 A2
Ref.
6365989
Largura
145
Altura
60
para largura máx.
100
F em kN parede
1,4
F em kN tecto
1,3
Cor
aço inoxidável
TPDG 195 A2
Ref.
6365991
Largura
195
Altura
60
para largura máx.
150
F em kN parede
1,05
F em kN tecto
0,95
Cor
aço inoxidável
TPDG 245 A2
Ref.
6365993
Largura
245
Altura
60
para largura máx.
200
F em kN parede
0,87
F em kN tecto
0,8
Cor
aço inoxidável
TPDG 345 A2
Ref.
6365995
Largura
345
Altura
60
para largura máx.
300
F em kN parede
0,55
F em kN tecto
0,5
Cor
aço inoxidável
