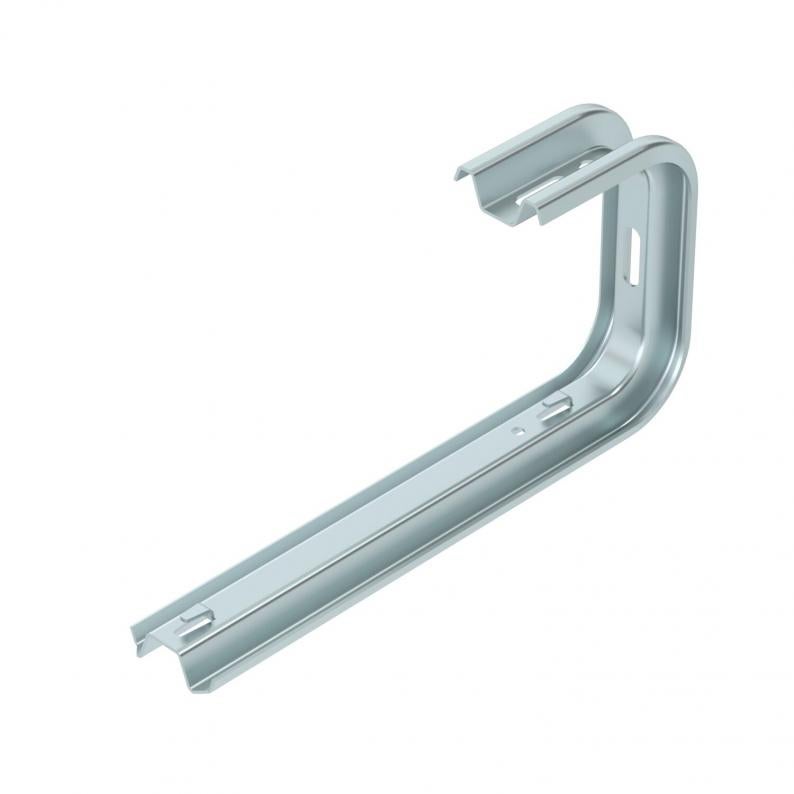

Consola para parede e teto TP FS
Tipo TPDG 345 FS
Ref. 6365949
EAN 4012196984329
Ref. / Tipo
Largura
Altura
para largura máx.
F em kN parede
F em kN tecto
unid. de venda menor: 5 Unidade
5Unidade
Unidade
Descrição
Consola para parede e teto TP com esquadros para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.
Se a consola for fixa diretamente na parede ou no teto, por motivos de estabilidade, deve ser sempre utilizado um distanciador do tipo DS 4 .
A altura lateral máxima dos caminhos de cabos é de 60 mm.
Dados técnicos

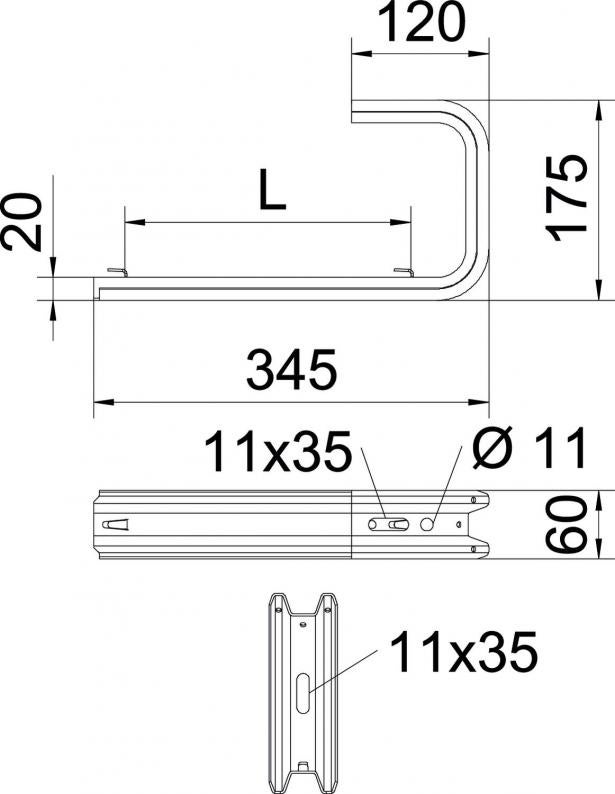

Dimensões
| Comprimento | 175 mm |
|---|---|
| Largura | 345 mm |
| Altura | 60 mm |
| Medida L | 250 mm |
| Medida B | 345 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| para largura mín. | 300 |
| para largura máx. | 300 mm |
| Apropriada para caminho de cabos em varão | sim |
| Apropriada para caminho de cabos tipo escada | não |
| Apropriada para caminho de cabos em chapa | não |
| Versão | Consola de teto (formato C) |
| Conformidade com ROHS | sim |
| F em kN parede | 0,55 kN |
| F em kN tecto | 0,5 kN |
| Dimensão | B345mm |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série TP |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,8649 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,8649 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)
Versões
Tipo
Largura
Altura
para largura máx.
F em kN parede
F em kN tecto
Cor
Ref.
TPDG 145 FS
145
60
100
1,4
1,3
zinco
6365906
TPDG 195 FS
195
60
150
1,05
0,95
zinco
6365914
TPDG 245 FS
245
60
200
0,87
0,8
zinco
6365922
TPDG 345 FS
345
60
300
0,55
0,5
zinco
6365949
