Consola para parede e teto TP FS
Tipo TPD 545 FS
Ref. 6363829
EAN 4012195460428
Ref. / Tipo
Largura
Altura
para largura máx.
F em kN parede
F em kN tecto
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Consola para parede e teto TP para a fixação universal de estruturas.
Importante! Se a consola for fixa diretamente na parede ou no teto, por motivos de estabilidade, deve ser sempre utilizado um distanciador do tipo DS 4 .
A altura lateral máxima dos caminhos de cabos é de 60 mm.
Dados técnicos

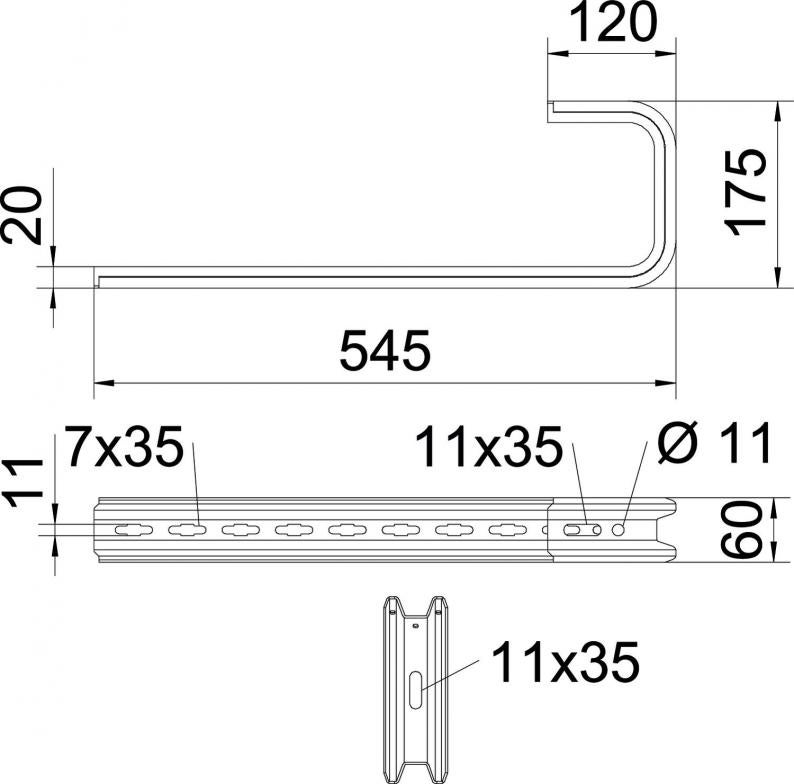

Dimensões
| Comprimento | 545 mm |
|---|---|
| Largura | 545 mm |
| Altura | 60 mm |
| Medida B | 545 mm |
| Medida H | 175 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| para largura mín. | 500 |
| para largura máx. | 500 mm |
| Regulável | não |
| Apropriada para caminho de cabos em varão | sim |
| Apropriada para caminho de cabos tipo escada | sim |
| Apropriada para caminho de cabos em chapa | sim |
| Versão | Consola de teto (formato C) |
| Conformidade com ROHS | sim |
| F em kN parede | 0,35 kN |
| F em kN tecto | 0,25 kN |
| Dimensão | B545mm |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série TP |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 2,5097 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,5097 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 F
6406122
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 6406122
Parafuso de cabeça boleada com porca combinada FTipo
FRSB 6x12 F
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (3)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
Altura
para largura máx.
F em kN parede
F em kN tecto
Cor
Ref.
TPD 145 FS
145
60
100
1,4
1,3
zinco
6363806
TPD 245 FS
245
60
200
0,87
0,8
zinco
6363814
TPD 345 FS
345
60
300
0,55
0,5
zinco
6363822
TPD 445 FS
445
60
400
0,45
0,35
zinco
6363826
TPD 545 FS
545
60
500
0,35
0,25
zinco
6363829
Largura
para largura máx.
F em kN parede
F em kN tecto
TPD 145 FS
Ref.
6363806
Largura
145
Altura
60
para largura máx.
100
F em kN parede
1,4
F em kN tecto
1,3
Cor
zinco
TPD 245 FS
Ref.
6363814
Largura
245
Altura
60
para largura máx.
200
F em kN parede
0,87
F em kN tecto
0,8
Cor
zinco
TPD 345 FS
Ref.
6363822
Largura
345
Altura
60
para largura máx.
300
F em kN parede
0,55
F em kN tecto
0,5
Cor
zinco
TPD 445 FS
Ref.
6363826
Largura
445
Altura
60
para largura máx.
400
F em kN parede
0,45
F em kN tecto
0,35
Cor
zinco
TPD 545 FS
Ref.
6363829
Largura
545
Altura
60
para largura máx.
500
F em kN parede
0,35
F em kN tecto
0,25
Cor
zinco
