Consola para parede e teto TP FT
Tipo TPD 145 FT
Ref. 6363861
EAN 4012195076858
Ref. / Tipo
Largura
Altura
para largura máx.
F em kN parede
F em kN tecto
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Consola para parede e teto TP para a fixação universal de estruturas.
Importante! Se a consola for fixa diretamente na parede ou no teto, por motivos de estabilidade, deve ser sempre utilizado um distanciador do tipo DS 4 .
A altura lateral máxima dos caminhos de cabos é de 60 mm.
Dados técnicos

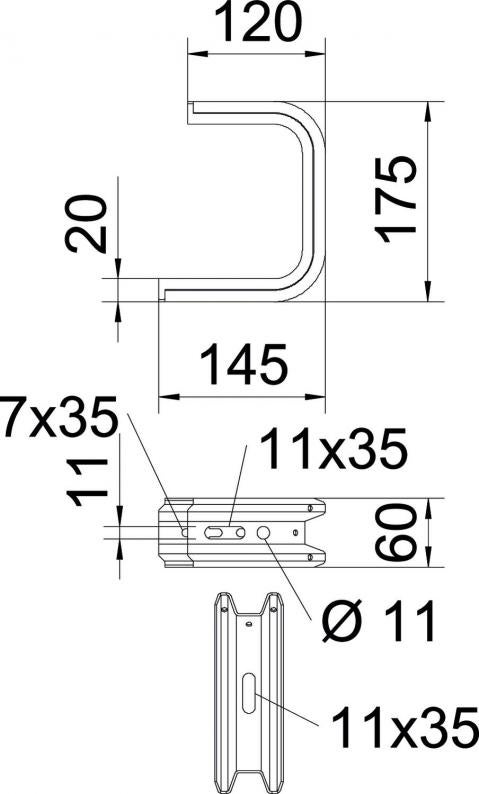

Dimensões
| Comprimento | 145 mm |
|---|---|
| Largura | 145 mm |
| Altura | 60 mm |
| Medida B | 145 mm |
| Medida H | 175 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| para largura mín. | 100 |
| para largura máx. | 100 mm |
| Apropriada para caminho de cabos em varão | sim |
| Apropriada para caminho de cabos tipo escada | sim |
| Apropriada para caminho de cabos em chapa | sim |
| Versão | Consola de teto (formato C) |
| Conformidade com ROHS | sim |
| F em kN parede | 1,4 kN |
| F em kN tecto | 1,3 kN |
| Dimensão | B145mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série TP |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,1541 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,1541 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRSB 6x12 F
6406122
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 6406122
Parafuso de cabeça boleada com porca combinada FTipo
FRSB 6x12 F
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (3)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
Altura
para largura máx.
F em kN parede
F em kN tecto
Cor
Ref.
TPD 145 FT
145
60
100
1,4
1,3
zinco
6363861
TPD 245 FT
245
60
200
0,87
0,8
zinco
6363865
TPD 345 FT
345
60
300
0,55
0,5
zinco
6363869
Largura
para largura máx.
F em kN parede
F em kN tecto
TPD 145 FT
Ref.
6363861
Largura
145
Altura
60
para largura máx.
100
F em kN parede
1,4
F em kN tecto
1,3
Cor
zinco
TPD 245 FT
Ref.
6363865
Largura
245
Altura
60
para largura máx.
200
F em kN parede
0,87
F em kN tecto
0,8
Cor
zinco
TPD 345 FT
Ref.
6363869
Largura
345
Altura
60
para largura máx.
300
F em kN parede
0,55
F em kN tecto
0,5
Cor
zinco
