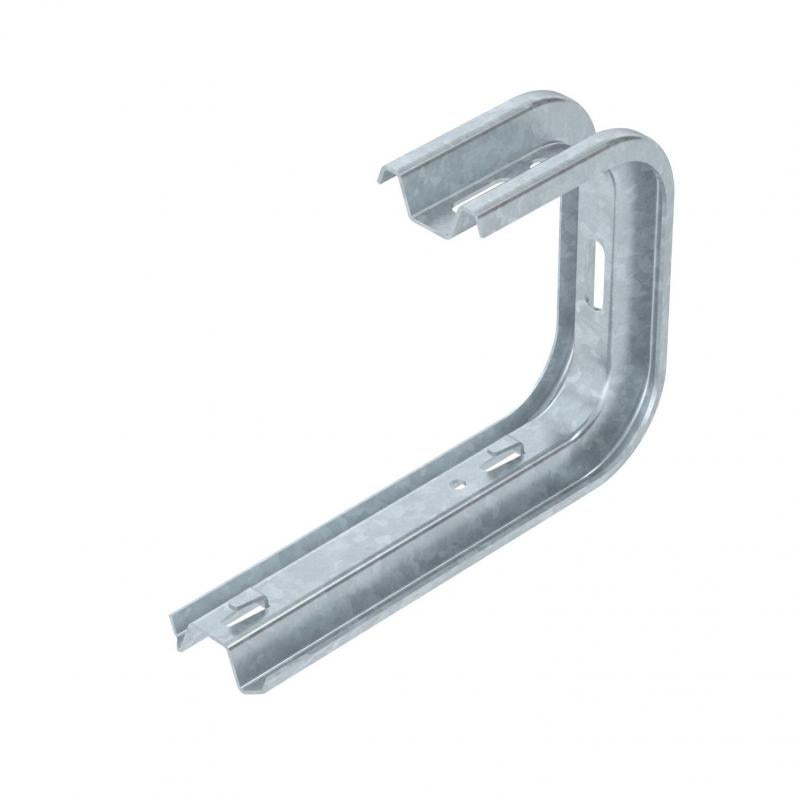

Consola para parede e teto TP FT
Tipo TPDG 245 FT
Ref. 6365981
EAN 4012195076919
Ref. / Tipo
Largura
Altura
para largura máx.
F em kN parede
F em kN tecto
unid. de venda menor: 5 Unidade
5Unidade
Unidade
Descrição
Consola para parede e teto TP com esquadros para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.
Se a consola for fixa diretamente na parede ou no teto, por motivos de estabilidade, deve ser sempre utilizado um distanciador do tipo DS 4 .
A altura lateral máxima dos caminhos de cabos é de 60 mm.
Dados técnicos

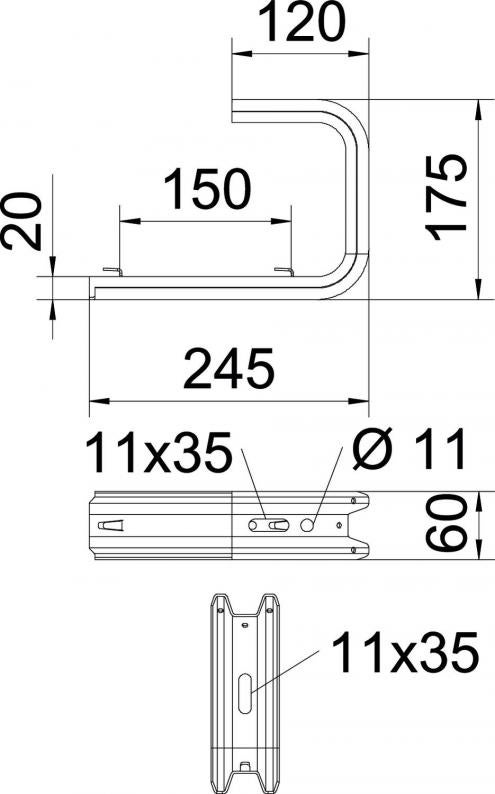

Dimensões
| Comprimento | 175 mm |
|---|---|
| Largura | 245 mm |
| Altura | 60 mm |
| Medida L | 150 mm |
| Medida B | 245 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| para largura mín. | 200 |
| para largura máx. | 200 mm |
| Apropriada para caminho de cabos em varão | sim |
| Apropriada para caminho de cabos tipo escada | não |
| Apropriada para caminho de cabos em chapa | não |
| Versão | Consola de teto (formato C) |
| Conformidade com ROHS | sim |
| F em kN parede | 0,87 kN |
| F em kN tecto | 0,8 kN |
| Dimensão | B245mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série TP |
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,4808 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,4808 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (3)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)
Versões
Tipo
Largura
Altura
para largura máx.
F em kN parede
F em kN tecto
Cor
Ref.
TPDG 145 FT
145
60
100
1,4
1,3
zinco
6365977
TPDG 245 FT
245
60
200
0,87
0,8
zinco
6365981
TPDG 345 FT
345
60
300
0,55
0,5
zinco
6365985
Largura
para largura máx.
F em kN parede
F em kN tecto
TPDG 145 FT
Ref.
6365977
Largura
145
Altura
60
para largura máx.
100
F em kN parede
1,4
F em kN tecto
1,3
Cor
zinco
TPDG 245 FT
Ref.
6365981
Largura
245
Altura
60
para largura máx.
200
F em kN parede
0,87
F em kN tecto
0,8
Cor
zinco
TPDG 345 FT
Ref.
6365985
Largura
345
Altura
60
para largura máx.
300
F em kN parede
0,55
F em kN tecto
0,5
Cor
zinco
