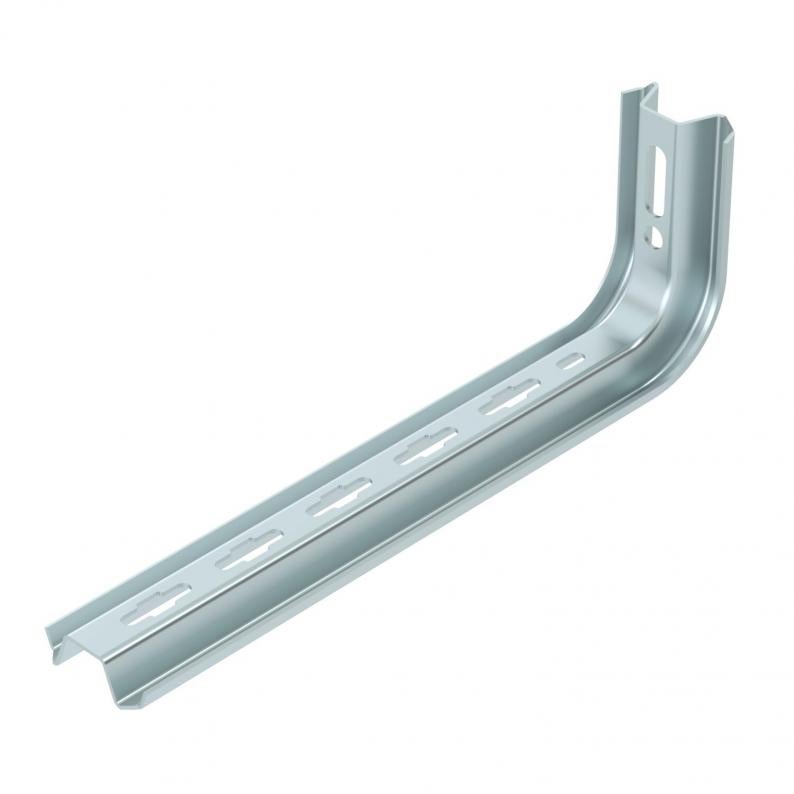

Consola/Pendural TP FS

Consola/Pendural TP FS

Tipo TPSA 345 FS
Ref. 6364306
EAN 4012196199273
Mostrar todas as versões
Ref. / Tipo
Largura
F em kN

unid. de venda menor: 1 Unidade

Unidade

Descrição

Perfil TP com comprimento de 145 - 645 mm, para utilização como perfil - cargas ligeiras em tectos de betão horizontais Até um comprimento de 345 mm, o perfil também é utilizado como consola para parede e para pendural.

Se o perfil for fixado no tecto ou se for aparafusado para reforço superior, por motivos de estabilidade, deve ser sempre utilizado o acessório de aperto do tipo DS 4.

  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Suporte TP como pendural e consola
  • Caminho de cabos em chapa, 35 mm de aba
  • Caminho de cabos em chapa, 60 mm de aba
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

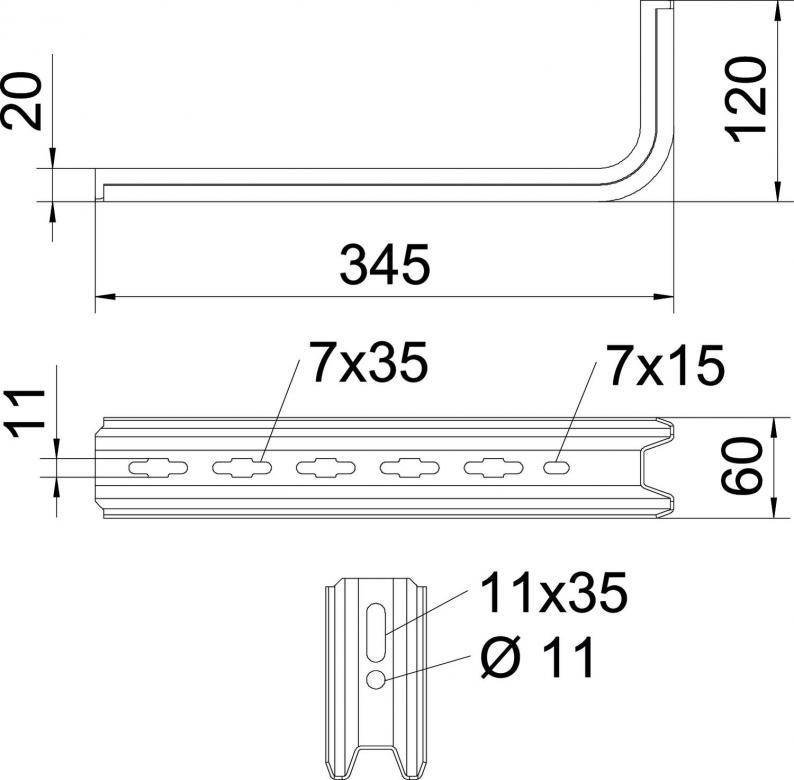

Dimensões

Comprimento345 mm
Largura60 mm
Altura120 mm
Medida L345 mm
Medida B60 mm
Medida H120 mm

Dados técnicos

Funktionsgarantinão
Aço inoxidável, decapadonão
para largura mín.300
para largura máx.300 mm
VersãoConsola para parede e suporte
Conformidade com ROHSsim
F em kN0,55 kN
DimensãoB345mm
Superfíciegalvanizado pelo método Sendzimir
MaterialAço
Corzinco
Série do produtoSérie TP
Diagrama de cargas da consola TPSA

Deflexão da ponta da consola com a carga máxima admissível da consola

Carga permitida da consola em kN, sem carga suportada pelo utilizador

Curva de carga com comprimento da consola em mm

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão1,4016 kg CO2e / 1 Peça
CO₂ Footprint (GWP)1,4016 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios de montagem

Ref. 6364625

Proteção de topo
Tipo
TPS KS OR

unid. de venda menor: 10 Unidade

Unidade

Ref. 6416551

Distanciador FS
Tipo
DS 4 FS

unid. de venda menor: 20 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)

Versões

F em kN
TPSA 145 FS
Ref.
6364101
Largura
60
F em kN
1,5
Cor
zinco
TPSA 245 FS
Ref.
6364209
Largura
60
F em kN
0,9
Cor
zinco
TPSA 345 FS
Ref.
6364306
Largura
60
F em kN
0,55
Cor
zinco
