Consola/Pendural TP FS

Consola/Pendural TP FS

Tipo TPSAG 145 FS
Ref. 6366015
EAN 4012196627554
Mostrar todas as versões
Ref. / Tipo
Largura
F em kN

unid. de venda menor: 1 Unidade

Unidade

Descrição

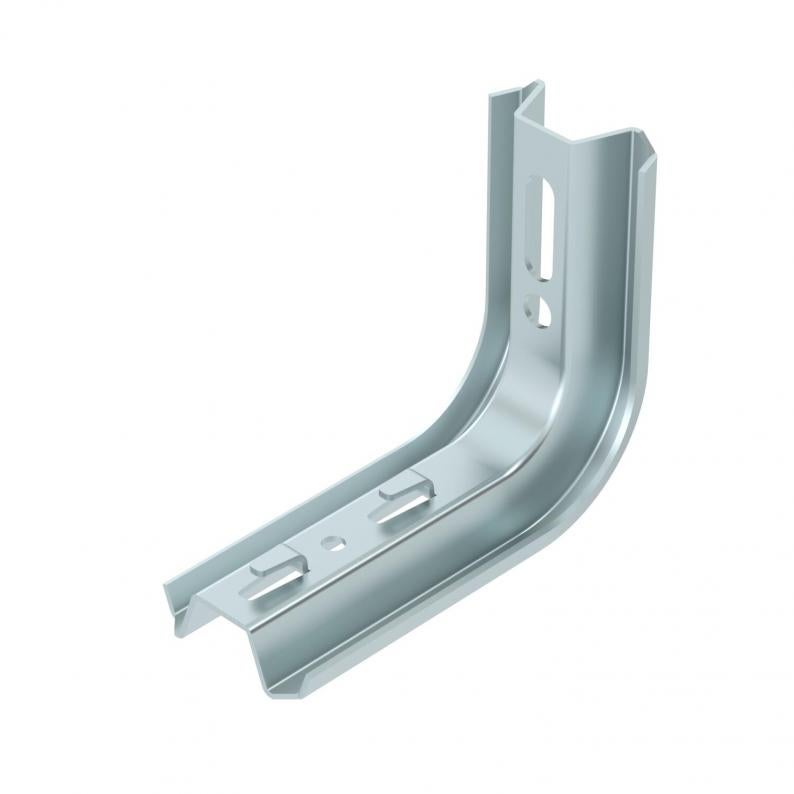

Consola TP com patilhas de aperto para a fixação de caminhos de cabos em varão sem parafuso.

Se a consola for fixa diretamente na parede ou se os perfis forem aparafusados um contra o outro, por motivos de estabilidade, deve ser sempre montado o distanciador do tipo DS 4.

  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Suporte TP como pendural e consola
  • Caminho de cabos em varão electrosoldado, altura lateral de 35 mm
  • Caminho de cabos em varão electrosoldado, altura lateral de 55 mm
  • Componentes de montagem fácil
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

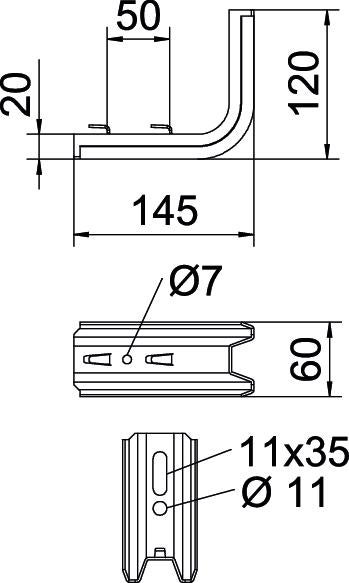

Dimensões

Comprimento145 mm
Largura60 mm
Altura120 mm
Medida L145 mm
Medida B60 mm
Medida H120 mm
Medida W50 mm

Dados técnicos

Funktionsgarantinão
Aço inoxidável, decapadonão
para largura mín.100
para largura máx.100 mm
VersãoConsola para parede e suporte
Conformidade com ROHSsim
F em kN1,5 kN
DimensãoB145mm
Superfíciegalvanizado pelo método Sendzimir
MaterialAço
Corzinco
Série do produtoSérie TP
Diagrama de cargas da consola TPSAG de encaixe rápido

Deflexão da ponta da consola com a carga máxima admissível da consola

Carga permitida da consola em kN, sem carga suportada pelo utilizador

Distância entre apoios em m

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,7629 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,7629 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios de montagem

Ref. 6364625

Proteção de topo
Tipo
TPS KS OR

unid. de venda menor: 10 Unidade

Unidade

Ref. 6416551

Distanciador FS
Tipo
DS 4 FS

unid. de venda menor: 20 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)

Versões

F em kN
TPSAG 145 FS
Ref.
6366015
Largura
60
F em kN
1,5
Cor
zinco
TPSAG 195 FS
Ref.
6366023
Largura
60
F em kN
1
Cor
zinco
TPSAG 245 FS
Ref.
6366031
Largura
60
F em kN
0,9
Cor
zinco
TPSAG 345 FS
Ref.
6366066
Largura
60
F em kN
0,55
Cor
zinco
