Derivação simples 110 FS
Tipo RAA 150 FS
Ref. 6042161
EAN 4012197337704
Ref. / Tipo
Largura
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

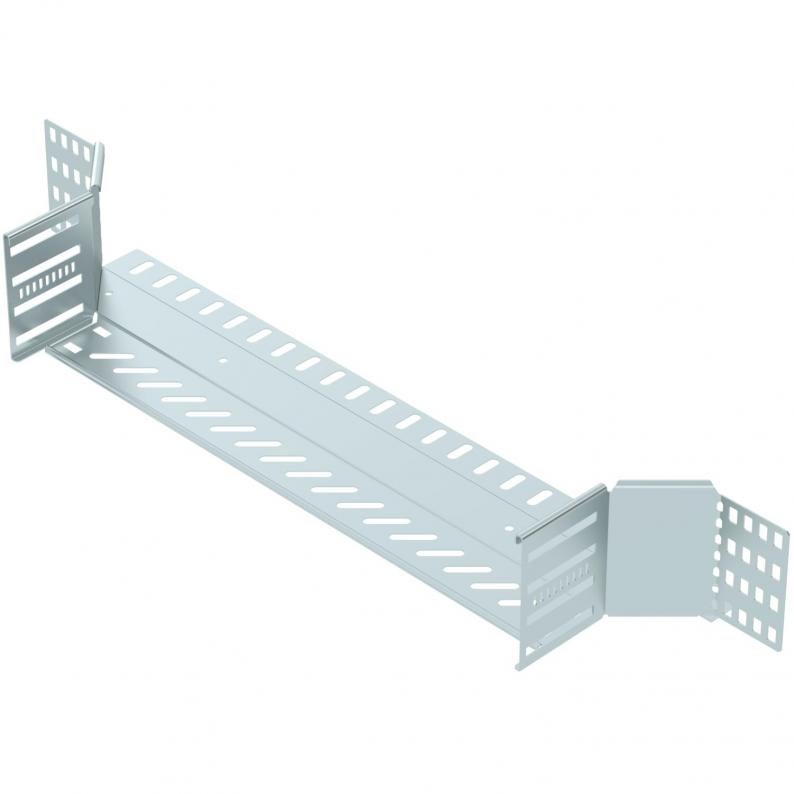

Derivação simples para a criação de um ramal ou cruzeta horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
Dados técnicos
Dimensões
| Largura | 500 mm |
|---|---|
| Altura | 110 mm |
| Medida B | 500 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Representação de orifícios NATO | não |
| Espessura da base | 1 mm |
| Largura inferior | 500 mm |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,25 mm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 120 °C |
| Dimensão | 110x500 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de conector sistema de caminhos de cabos | aparafusado/fixado |
| Número recomendado de parafusos | 24 St. |
| Série do produto | Série MKSM, Série MKS, Série SKSM, Série SKS |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 3,5174 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 3,5174 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Ref. 6042411
Tampa para derivação simples FSTipo
RAAD 500 FS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (4)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
Cor
Ref.
RAA 110 FS
100
zinco
6042151
RAA 115 FS
150
zinco
6042153
RAA 120 FS
200
zinco
6042155
RAA 130 FS
300
zinco
6042157
RAA 140 FS
400
zinco
6042159
RAA 150 FS
500
zinco
6042161
RAA 160 FS
600
zinco
6042163
Largura
RAA 110 FS
Ref.
6042151
Largura
100
Cor
zinco
RAA 115 FS
Ref.
6042153
Largura
150
Cor
zinco
RAA 120 FS
Ref.
6042155
Largura
200
Cor
zinco
RAA 130 FS
Ref.
6042157
Largura
300
Cor
zinco
RAA 140 FS
Ref.
6042159
Largura
400
Cor
zinco
RAA 150 FS
Ref.
6042161
Largura
500
Cor
zinco
RAA 160 FS
Ref.
6042163
Largura
600
Cor
zinco
