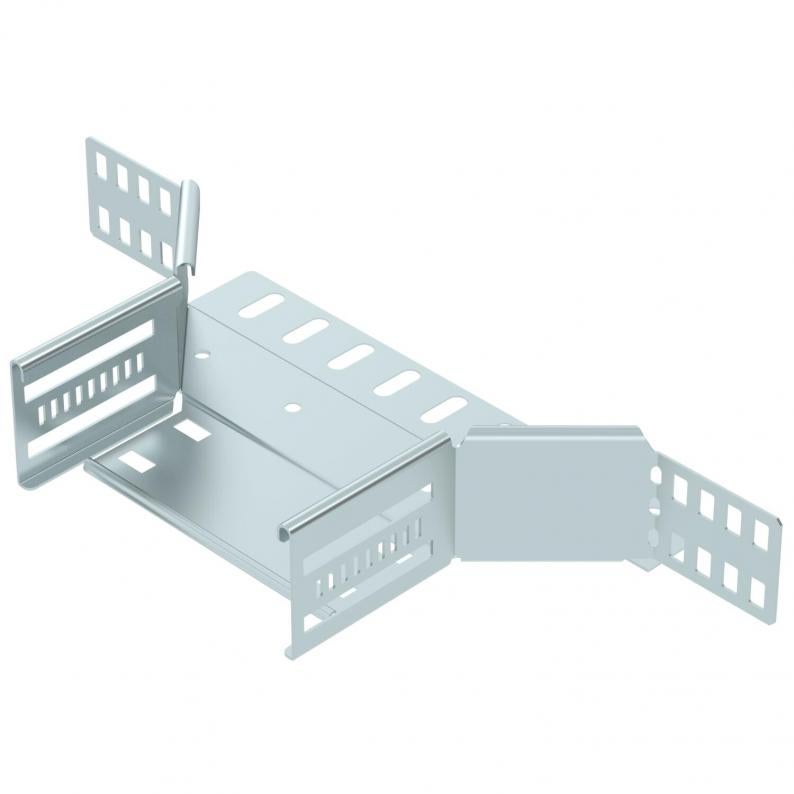

Derivação simples 60 FS
Tipo RAA 615 FS
Ref. 6042113
EAN 4012197337193
Ref. / Tipo
Largura
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Derivação simples para a criação de um ramal ou cruzeta horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 60 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
Dados técnicos
Dimensões
| Largura | 150 mm |
|---|---|
| Altura | 60 mm |
| Medida B | 150 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,8 mm |
| Representação de orifícios NATO | não |
| Espessura da base | 0,8 mm |
| Largura inferior | 150 mm |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,25 mm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 120 °C |
| Dimensão | 60x150 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de conector sistema de caminhos de cabos | aparafusado/fixado |
| Número recomendado de parafusos | 10 St. |
| Série do produto | Série EKS, Série MKSM, Série MKS, Série RKSM, Série SKSM, Série SKS |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,4639 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,4639 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Ref. 6042403
Tampa para derivação simples FSTipo
RAAD 150 FS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (3)
Instruções e ajudas (5)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
Cor
Ref.
RAA 610 FS
100
zinco
6042111
RAA 615 FS
150
zinco
6042113
RAA 620 FS
200
zinco
6042115
RAA 630 FS
300
zinco
6042117
RAA 640 FS
400
zinco
6042119
RAA 650 FS
500
zinco
6042121
RAA 660 FS
600
zinco
6042123
