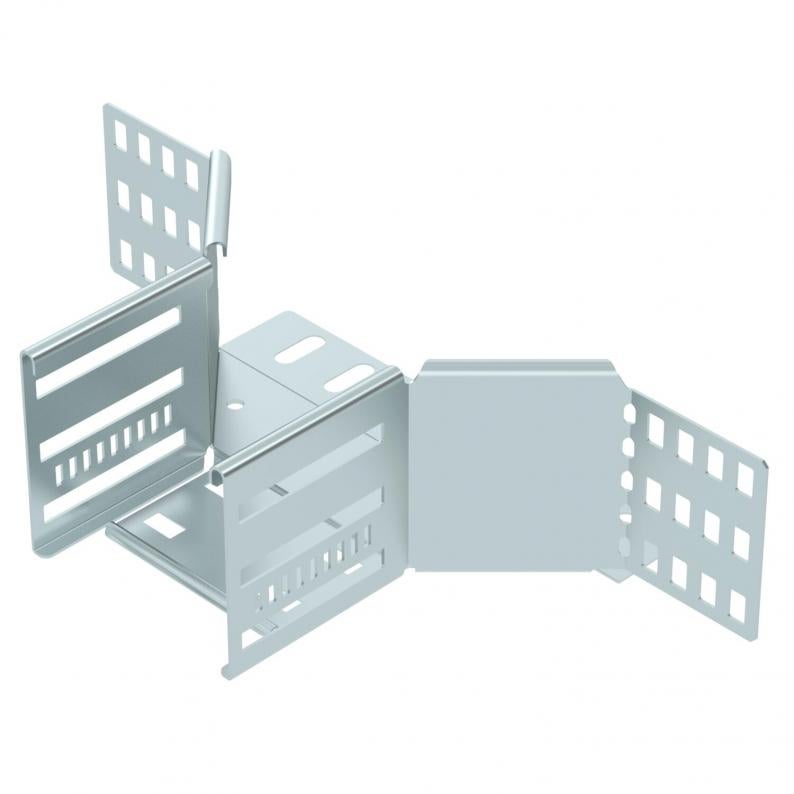

Derivação simples 85 FS
Tipo RAA 810 FS
Ref. 6042131
EAN 4012197337377
Ref. / Tipo
Largura
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Derivação simples para a criação de um ramal ou cruzeta horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 85 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
Dados técnicos
Dimensões
| Largura | 100 mm |
|---|---|
| Altura | 85 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,8 mm |
| Representação de orifícios NATO | não |
| Espessura da base | 0,8 mm |
| Largura inferior | 100 mm |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,25 mm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 120 °C |
| Dimensão | 85x100 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de conector sistema de caminhos de cabos | aparafusado/fixado |
| Número recomendado de parafusos | 14 St. |
| Série do produto | Série MKSM, Série MKS, Série SKSM, Série SKS |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,5919 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,5919 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Ref. 6042401
Tampa para derivação simples FSTipo
RAAD 100 FS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (4)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
Cor
Ref.
RAA 810 FS
100
zinco
6042131
RAA 820 FS
200
zinco
6042133
RAA 830 FS
300
zinco
6042135
RAA 840 FS
400
zinco
6042137
RAA 850 FS
500
zinco
6042141
RAA 860 FS
600
zinco
6042143
Largura
RAA 810 FS
Ref.
6042131
Largura
100
Cor
zinco
RAA 820 FS
Ref.
6042133
Largura
200
Cor
zinco
RAA 830 FS
Ref.
6042135
Largura
300
Cor
zinco
RAA 840 FS
Ref.
6042137
Largura
400
Cor
zinco
RAA 850 FS
Ref.
6042141
Largura
500
Cor
zinco
RAA 860 FS
Ref.
6042143
Largura
600
Cor
zinco
