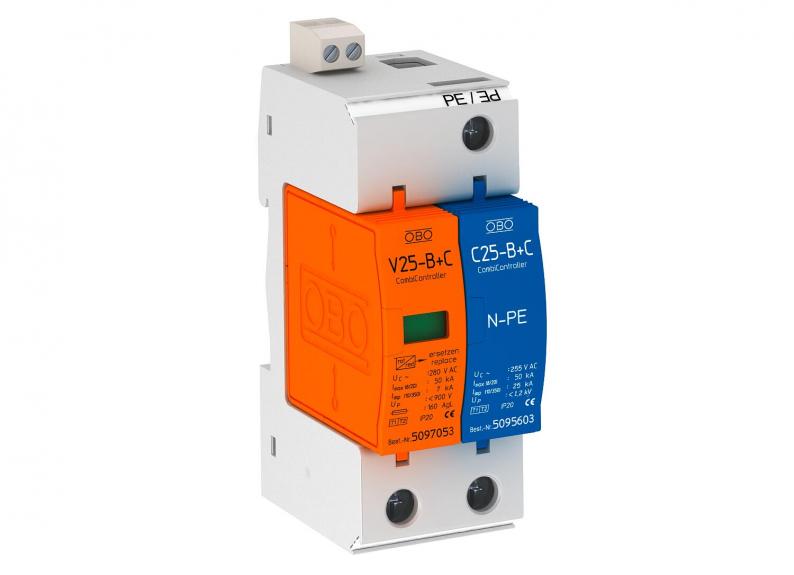

Descarregador combinado, 1 polo + NPE 280 V com sinalização remota
Tipo V25-B+C 1+NPE+FS
Ref. 5094444
EAN 4012195374886
Ref. / Tipo
Tensão continua máxima CA
Versão do polo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador combinado, descarregador de descargas atmosféricas e sobretensões tipo 1+2
• Unidade completa composta por módulo e base, pré-montada e pronta a instalar
• Universalmente indicado para sistemas TN e TT
• com sinalização à distância, contacto de trabalho sem potencial para a monitorização do funcionamento
• Descarregador de encaixe com dispositivo de separação dinâmico
• Indicador ótico de funcionamento
• Nível de proteção < 0,9 kV
• Descarregador varistor de óxido de zinco blindado sem insuflação para utilização em caixas de distribuição convencionais
• Ligações identificadas
• Variante FS com contacto de sinalização à distância (contacto NA sem potencial)
Exemplo de aplicação: edifícios com exposição de linhas aéreas ou para estabelecer a compensação de potencial de descargas atmosféricas em edifícios residenciais.
* Conjunto completo = base e módulo de substituição
• Unidade completa composta por módulo e base, pré-montada e pronta a instalar
• Universalmente indicado para sistemas TN e TT
• com sinalização à distância, contacto de trabalho sem potencial para a monitorização do funcionamento
• Descarregador de encaixe com dispositivo de separação dinâmico
• Indicador ótico de funcionamento
• Nível de proteção < 0,9 kV
• Descarregador varistor de óxido de zinco blindado sem insuflação para utilização em caixas de distribuição convencionais
• Ligações identificadas
• Variante FS com contacto de sinalização à distância (contacto NA sem potencial)
Exemplo de aplicação: edifícios com exposição de linhas aéreas ou para estabelecer a compensação de potencial de descargas atmosféricas em edifícios residenciais.
* Conjunto completo = base e módulo de substituição
Dados técnicos
Dados técnicos
| Número de polos | 1 |
|---|---|
| Configuração de rede | outros |
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 30 kA |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 30 kA |
| Corrente de impulso de raio (10/350) [total] | 14 kA |
| Sinalização à distância | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Corrente de impulso de raio (10/350 μs) | 7 kA |
| Tensão continua máxima CA | 280 V |
| Tensão continua máxima CC | 200 V |
| Intensidade nominal de descarga (8/20 µs) | 30 kA |
| Versão do polo | 1+N/PE |
| Proteção máxima da rede elétrica contra sobretensões | 160 |
| Versão | 1+NPE com FS |
| Configuração de rede TN | sim |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Conformidade com ROHS | Isento |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Potência de dissipação máxima (8/20 μs) | 50 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 160 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 280V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 60 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 1,1557 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,1557 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
