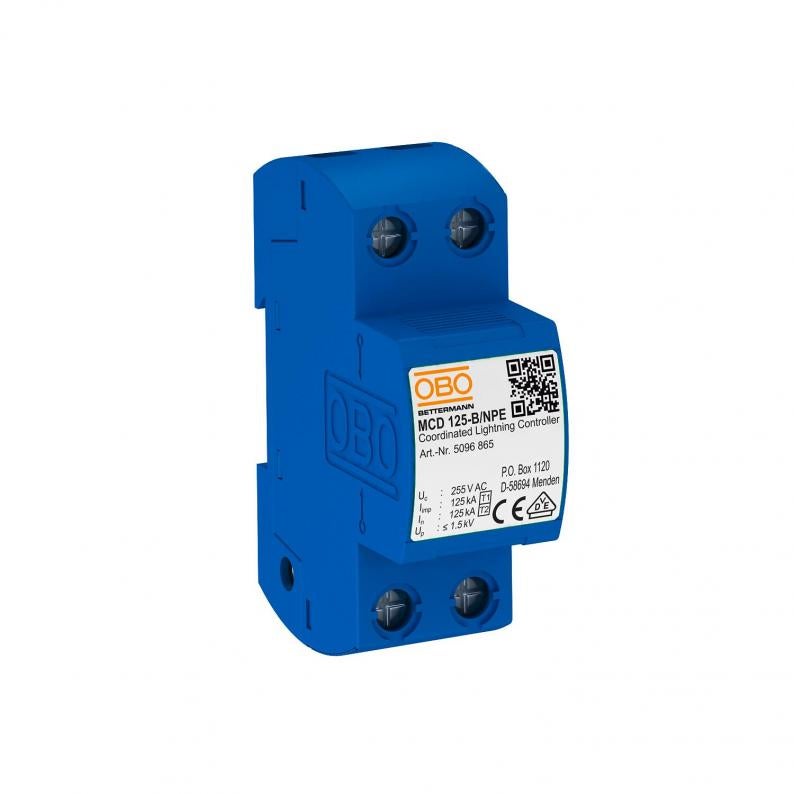

Descarregador combinado, 1 polo NPE
Tipo MCD 125-B NPE
Ref. 5096865
EAN 4012195541394
Ref. / Tipo
5096865 / MCD 125-B NPE
Grau de proteção
IP20
Tensão continua máxima CA
255 V
Versão do polo
N/PE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador combinado tipo 1+2, N-PE para aplicação em redes TN-S- e TT.
MCD 125-B/NPE: explosor de equipotencial coordenado N-PE do tipo 1+2 conforme a EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305.
• Capacidade de dissipação 125 kA (10/350 µs)
• Inclui tampa de encaixe para marcar ligações
• Nível de proteção < 1,5 kV, possibilita a proteção do aparelho
• Explosor de equipotencial blindado, sem insuflação
Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas da classe I a IV.
MCD 125-B/NPE: explosor de equipotencial coordenado N-PE do tipo 1+2 conforme a EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305.
• Capacidade de dissipação 125 kA (10/350 µs)
• Inclui tampa de encaixe para marcar ligações
• Nível de proteção < 1,5 kV, possibilita a proteção do aparelho
• Explosor de equipotencial blindado, sem insuflação
Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas da classe I a IV.
Dados técnicos

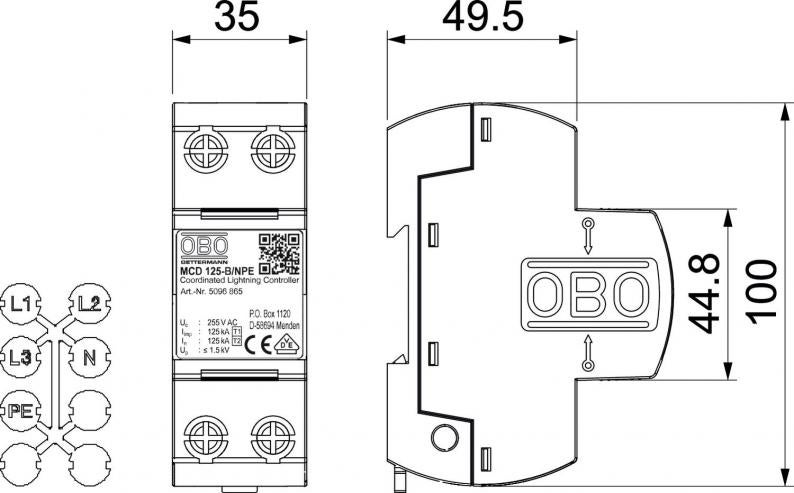

Dimensões
| Comprimento | 100 mm |
|---|---|
| Largura | 35 mm |
| Altura | 69 mm |
Dados técnicos
| Número de polos | 1 |
|---|---|
| Configuração de rede | outros |
| Fluxo de ar | não |
| Sinalização no aparelho | nenhuma |
| Grau de proteção | IP20 |
| Tensão contínua máxima (N-PE) | 255 V |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 125 kA |
| Corrente de impulso de raio (10/350) [total] | 125 kA |
| Classe de verificação tipo 1 | sim |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Corrente de impulso de raio (10/350 μs) | 125 kA |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 125 kA |
| Versão do polo | N/PE |
| Tipo de montagem | Calha DIN de 35 mm |
| Permissões | VDE |
| Versão | 1 polo; 255V |
| Configuração de rede DC | não |
| Configuração de rede IT | não |
| Configuração de rede TN | sim |
| Configuração de rede TN-C | não |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Outras configurações de rede | não |
| Conformidade com ROHS | sim |
| Corrente de carga nominal (terminal de entrada/de saída) | 125 A |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 85 °C |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Capacidade de extinção de "follow current" (eff) [N-PE] | 0,1 kA |
| Tempo de resposta | <100 ns |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 85 °C |
| Dimensão | 255V |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 125 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 10 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 50 mm² |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 2,4972 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,4972 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
