Descarregador combinado, 3 polos com sinalização visual
Tipo MCD 50-B 3-OS
Ref. 5096835
EAN 4012195288282
Ref. / Tipo
5096835 / MCD 50-B 3-OS
Grau de proteção
IP20
Tensão continua máxima CA
255 V
Versão do polo
3
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador combinado do tipo 1+2, 3 polos, com indicador ótico de funcionamento, para aplicação
em redes TN-C.
Completamente pré-montado e pronto a instalar, composto por:
3 x MCD 50-B-OS: descarregador do tipo 1+2 EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305.
• Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE
0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 150 kA (10/350) no
total
• Nível de proteção <1,7 kV, possibilita a proteção do aparelho
• Resistência a curto-circuito 10 kA, proteção prévia por fusível até 500 A gL/gG
• Consumo de energia < 26 mW/Polo
• Explosor de equipotencial, blindado sem insuflação
Aplicação: áreas industriais e edifícios com proteção exterior contra descargas atmosféricas
das classes I a IV.
em redes TN-C.
Completamente pré-montado e pronto a instalar, composto por:
3 x MCD 50-B-OS: descarregador do tipo 1+2 EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305.
• Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE
0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 150 kA (10/350) no
total
• Nível de proteção <1,7 kV, possibilita a proteção do aparelho
• Resistência a curto-circuito 10 kA, proteção prévia por fusível até 500 A gL/gG
• Consumo de energia < 26 mW/Polo
• Explosor de equipotencial, blindado sem insuflação
Aplicação: áreas industriais e edifícios com proteção exterior contra descargas atmosféricas
das classes I a IV.
Dados técnicos

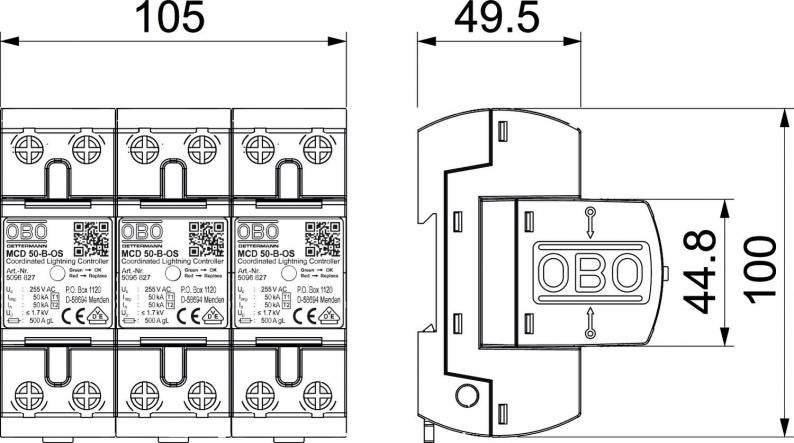

Dimensões
| Comprimento | 100 mm |
|---|---|
| Largura | 105 mm |
| Altura | 69 mm |
Dados técnicos
| Número de polos | 1 |
|---|---|
| Configuração de rede | TN-C |
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 255 V |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 50 kA |
| Corrente de impulso de raio (10/350) [total] | 150 kA |
| Classe de verificação tipo 1 | sim |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Corrente de impulso de raio (10/350 μs) | 50 kA |
| Nível de proteção [L-N] | ≤1,7 |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 50 kA |
| Versão do polo | 3 |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 500 |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 10 kA |
| Permissões | VDE |
| Versão | 3 plos |
| Configuração de rede DC | não |
| Configuração de rede IT | não |
| Configuração de rede TN | sim |
| Configuração de rede TN-C | sim |
| Configuração de rede TN-C-S | não |
| Configuração de rede TN-S | não |
| Configuração de rede TT | não |
| Outras configurações de rede | não |
| Conformidade com ROHS | sim |
| Corrente de carga nominal (terminal de entrada/de saída) | 125 A |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 85 °C |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Resistência a curto-circuito | 10 kA |
| Tempo de resposta | <100 ns |
| Fusível máx. a montante | 500 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 85 °C |
| Dimensão | 255V |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 150 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 10 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 50 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 6,386 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 6,386 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
