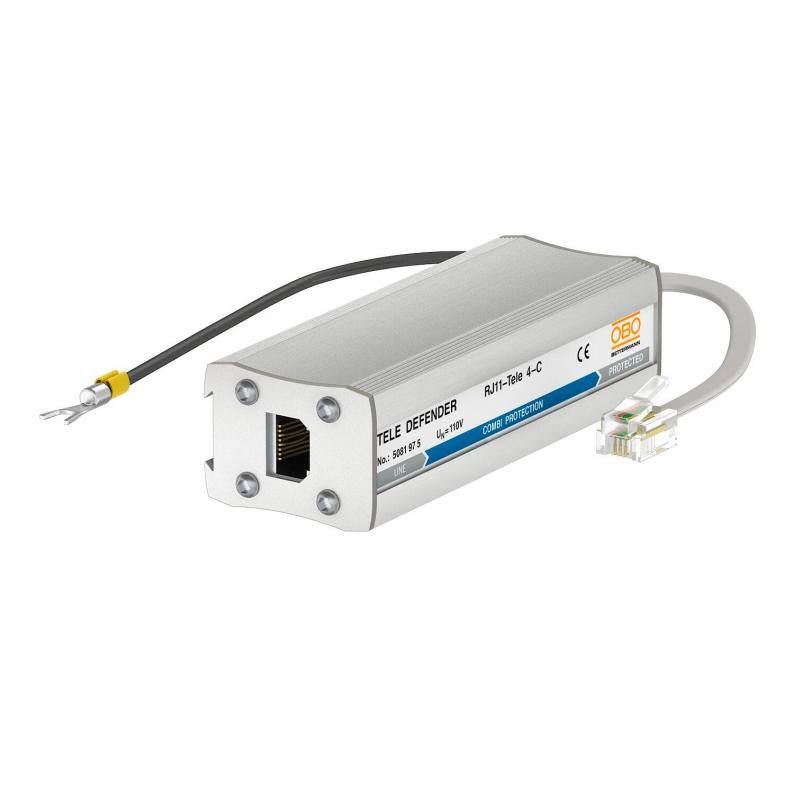

Descarregador combinado TELE 4-C para RDIS RJ11
Tipo RJ11-TELE 4-C
Ref. 5081975
EAN 4012196415656
Ref. / Tipo
5081975 / RJ11-TELE 4-C
Número de polos
4
Sistema de encaixe
RJ11
Tensão continua máxima CA
120 V
Tensão continua máxima CC
170 V
Versão
Proteção combinada, 4 fios
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Protetor para cabos de dados em sistemas de telecomunicações analógicos
• Em caixa de alumínio
• Com circuito de proteção de dois níveis
• Montagem simples
• Inclui cabo de ligação de 150 mm com conetores RJ11 ou RJ45
• Largura de banda otimizada para sistemas de telecomunicações
• Montagem em perfil com acessórios DLS-BS (5082 38 2)
Aplicação: para sistemas analógicos de telecomunicações
• em caixa de alumínio
• montagem simples em calha DIN ou no aparelho final
• inclui cabo de ligação 150 mm com conetores RJ11
• largura de banda otimizada para sistemas de telecomunicações
• Em caixa de alumínio
• Com circuito de proteção de dois níveis
• Montagem simples
• Inclui cabo de ligação de 150 mm com conetores RJ11 ou RJ45
• Largura de banda otimizada para sistemas de telecomunicações
• Montagem em perfil com acessórios DLS-BS (5082 38 2)
Aplicação: para sistemas analógicos de telecomunicações
• em caixa de alumínio
• montagem simples em calha DIN ou no aparelho final
• inclui cabo de ligação 150 mm com conetores RJ11
• largura de banda otimizada para sistemas de telecomunicações
Dados técnicos
Dados técnicos
| Número de polos | 4 |
|---|---|
| Nível de proteção fio - terra com 1kV/µs (C3) | <245 |
| Sinalização no aparelho | sem |
| Sistema de encaixe | RJ11 |
| Nível de proteção fio - fio | <300 V |
| Nível de proteção fio - terra | <600 V |
| Grau de proteção | IP40 |
| Norma de ensaio | IEC 61643-21 |
| Resistência de série por fio | 8,2 Ω ± 10 % |
| Capacidade (fio-fio) | <500 pF |
| Capacidade (fio-terra) | <20 pF |
| Ligação à terra através de: | Cabo de ligação |
| Resistência de isolamento | > 34 MΩ |
| Resistência da potência de dissipação nominal fio - fio | C1: 1 kV / 0,5 kA (8/20) |
| Resistência da potência de dissipação nominal fio - terra | C2: 2 kV / 1 kA (8/20) |
| Potência dissipada total (10/350) | 1,5 kA |
| Corrente transitória total (8/20) | 4 kA |
| Corrente de carga nominal CC | 0,3 A |
| Corrente de carga nominal CA | 0,2 A |
| Tensão continua máxima CA | 120 V |
| Tensão continua máxima CC | 170 V |
| Frequência limite | 12 MHz |
| Versão | Proteção combinada, 4 fios |
| DST segundo IEC 61643-21 | Classe I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conformidade com ROHS | sim |
| LPZ | 0→3 |
| Amortecimento de inserção (Insertion loss) | ≤3 dB |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 170V |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 1,5602 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,5602 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
