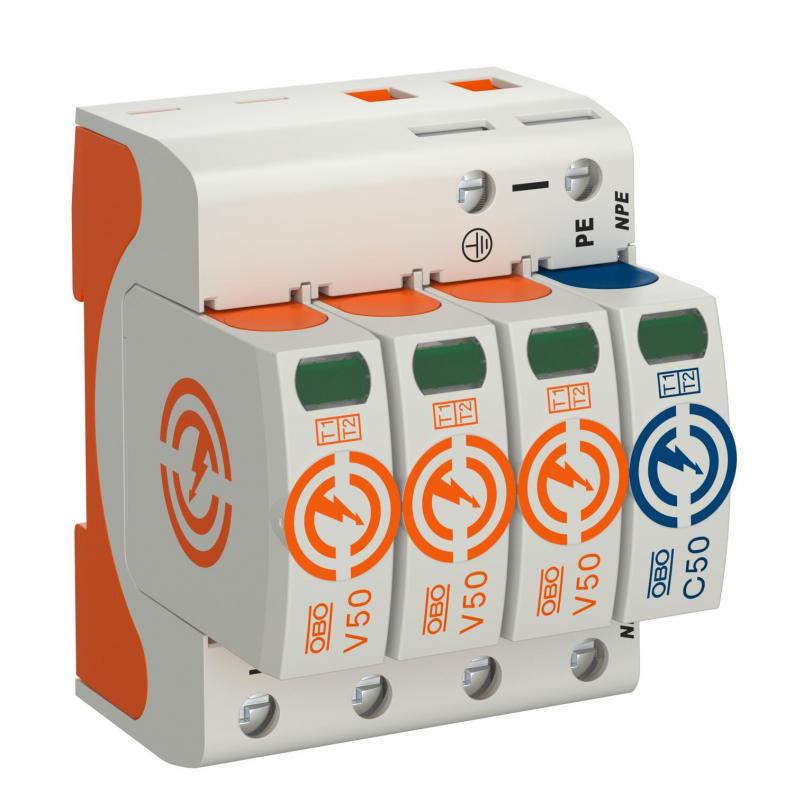

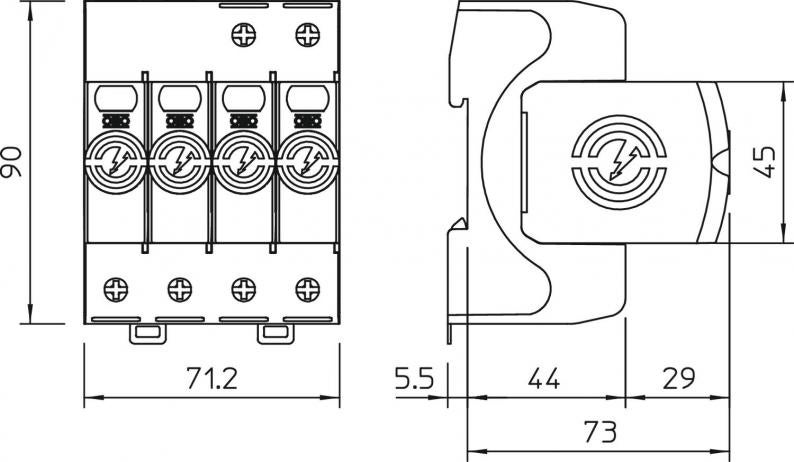

Descarregador combinado V50, 3 polos + NPE 385 V
Tipo V50-3+NPE-385
Ref. 5093586
EAN 4012196398607
Ref. / Tipo
5093586 / V50-3+NPE-385
Grau de proteção
IP20
Tensão continua máxima CA
385 V
Versão do polo
3+N/PE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador combinado, de corrente de raio e sobretensões, tipo 1+2
• para ligação equipotencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• capacidade de descarga de correntes de raio 50kA (10/350)
* Conjunto completo = base e módulo de substituição
• para ligação equipotencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• capacidade de descarga de correntes de raio 50kA (10/350)
* Conjunto completo = base e módulo de substituição
Dados técnicos
Dados técnicos
| Número de polos | 4 |
|---|---|
| Configuração de rede | outros |
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 385 V |
| Tensão contínua máxima (N-PE) | 255 V |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 30 kA |
| Corrente de impulso de raio (10/350) [total] | 50 kA |
| Material da caixa dos componentes de proteção contra sobretensão | PA UL 94 V-0 |
| Potência de dissipação máxima (8/20 μs) [L-N] | 50 kA |
| Sinalização à distância | não |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Fusível integrado | não |
| Corrente de impulso de raio (10/350 μs) | 12,5 kA |
| Nível de proteção [L-N] | ≤1,7 |
| Tensão continua máxima CA | 385 V |
| Intensidade nominal de descarga (8/20 µs) | 30 kA |
| Versão do polo | 3+N/PE |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 160 A gL/gG |
| Tensão residual [L-N] @ 5 kA | 1,2 kV |
| Potência de comutação CA | 230 V; 0,5 A |
| Potência de comutação CC | 230 V; 0,1 A / 75 V; 0,5 A |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 50 kA eff |
| Tensão residual [L-N] @ 1 kA | 1,1 kV |
| Sobretensão temporária [L-N] - withstand mode - 5 s | 510 V |
| Sobretensão temporária [L-N] - fail safe mode - 120 min | 670 V |
| Sobretensão temporária [N-PE] - withstand mode - 200 ms | 1200 V |
| SPD segundo a UL 1449 | Tipo 4 |
| Distância mínima | 1,5 mm |
| Permissões | VDE, KEMA, UL, ÖVE |
| Configuração de rede TN | sim |
| Configuração de rede TN-C | não |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Binário | 4 Nm |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| Potência de dissipação máxima (8/20 μs) | 50 kA |
| Capacidade de extinção de "follow current" (eff) [N-PE] | 0,1 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 160 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Tensão residual [L-N] @ 12,5 kA | 1,3 kV |
| Dimensão | 385V |
| Material | Poliamida |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 1,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 35 mm² |
| Secção transversal de ligação bornes FM mín. | 0,5 mm² |
| Secção transversal de ligação bornes FM máx. | 1,5 mm² |
| Secção transversal de ligação bornes FM mín. | 21 AWG |
| Secção transversal de ligação bornes FM máx. | 16 AWG |
| Potência de dissipação (8/20 µs) [total] | 80 kA |
| Secção transversal flexível (de fio fino) mín. | 16 AWG |
| Secção transversal do condutor flexível (de fio fino) | 2 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 1,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 16 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2 AWG |
| Nível de proteção em conjunto [L-PE] | 2,5 kV |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 2,2742 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,2742 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
