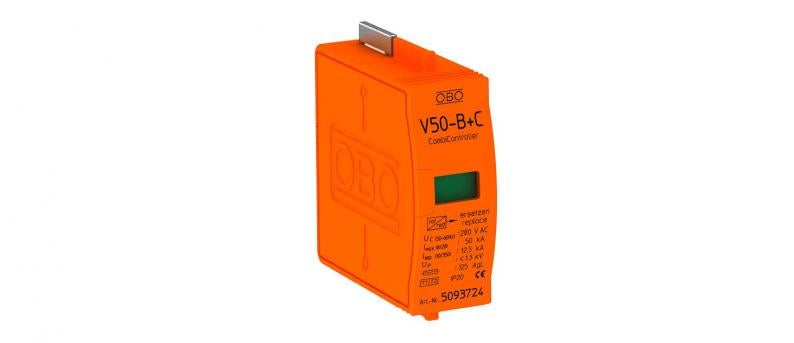

Descarregador combinado V50, módulo 280 V
Tipo V50-B+C 0-280
Ref. 5093724
EAN 4012195361954
Ref. / Tipo
5093724 / V50-B+C 0-280
Grau de proteção
IP20
Tensão continua máxima CA
280 V
Versão do polo
1
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Módulo de subsituição - descarregador combinado tipo 1+2
• Módulo de encaixe, podendo ser separado da base sem ferramentas e sem quebra de tensão
• Inclui dispositivo de separação térmico e dinâmico e indicador visual de avaria
• Elevada condutividade em caso de utilização prolongada
Módulo de substituição
• Módulo de encaixe, podendo ser separado da base sem ferramentas e sem quebra de tensão
• Inclui dispositivo de separação térmico e dinâmico e indicador visual de avaria
• Elevada condutividade em caso de utilização prolongada
Módulo de substituição
Dados técnicos
Dados técnicos
| Número de polos | 1 |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 30 kA |
| Corrente de impulso de raio (10/350) [total] | 12,5 kA |
| Sinalização à distância | não |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Fusível integrado | não |
| Corrente de impulso de raio (10/350 μs) | 12,5 kA |
| Nível de proteção [L-N] | ≤1,3 |
| Tensão continua máxima CA | 280 V |
| Tensão continua máxima CC | 350 V |
| Intensidade nominal de descarga (8/20 µs) | 30 kA |
| Versão do polo | 1 |
| Tipo de montagem | sobre o elemento base |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Versão | Módulo de substituição, 1 polo |
| Configuração de rede DC | não |
| Configuração de rede IT | não |
| Configuração de rede TN | não |
| Configuração de rede TN-C | não |
| Configuração de rede TN-C-S | não |
| Configuração de rede TN-S | não |
| Configuração de rede TT | não |
| Outras configurações de rede | não |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Potência de dissipação máxima (8/20 μs) | 50 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 125 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 280V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 30 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,1672 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1672 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
