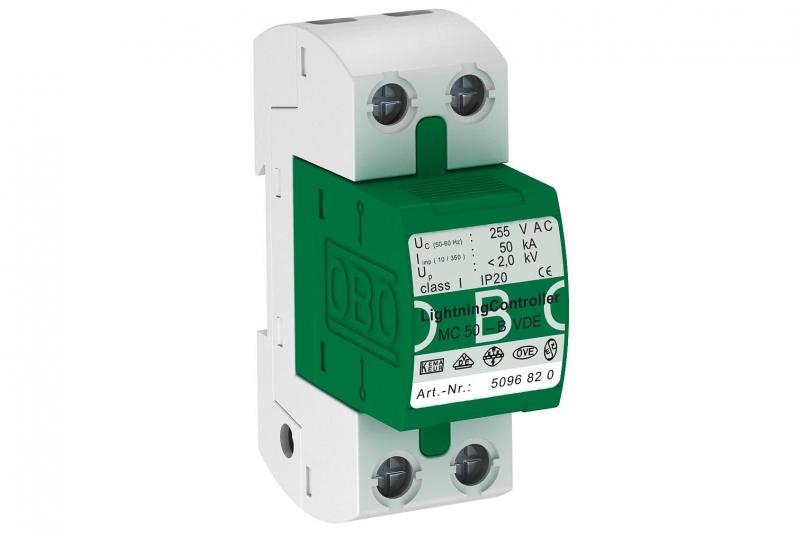

Descarregador de corrente de raio, 1 polo
Tipo MC 50-B VDE
Ref. 5096847
EAN 4012195966388
Ref. / Tipo
5096847 / MC 50-B VDE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador tipo 1, de acordo com DIN EN 61643-11, para interface 0 em 1 (LPZ), de acordo com o conceito de zona de proteção contra raios, de acordo com IEC 61312-1 ou VDE 0185-305 (IEC 62305)
• Módulo e base, com módulo encaixável
• Capacidade de dissipação 50 kA (10/350 µs) por polo
• Nível de proteção <2,0 kV
• A linha segue a corrente de extinção de 25 kA Ipeak
• Inclui tampas para assinalar as ligações
• Espaço livre de faísca encapsulado e sem insuflação: pode ser usado em quadros de distribuidores convencionais
Exemplo de aplicação: plantas industriais; condutor de descargas atmosféricas de acordo com VDE-AR-N 4100 para a área do pré-contador.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
• Módulo e base, com módulo encaixável
• Capacidade de dissipação 50 kA (10/350 µs) por polo
• Nível de proteção <2,0 kV
• A linha segue a corrente de extinção de 25 kA Ipeak
• Inclui tampas para assinalar as ligações
• Espaço livre de faísca encapsulado e sem insuflação: pode ser usado em quadros de distribuidores convencionais
Exemplo de aplicação: plantas industriais; condutor de descargas atmosféricas de acordo com VDE-AR-N 4100 para a área do pré-contador.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
Dados técnicos
Dimensões
| Comprimento | 100 mm |
|---|---|
| Largura | 35 mm |
| Altura | 69 mm |
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | nenhuma |
| Grau de proteção | IP20 |
| Corrente de impulso de raio (10/350) [total] | 50 kA |
| Versão verificada quanto a explosões | não |
| Classe de verificação tipo 1 | sim |
| Sinalização à distância | não |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Corrente de impulso de raio (10/350 μs) | 50 kA |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 50 kA |
| Versão do polo | 1 |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 500 |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 25 kA |
| SPD segundo a UL 1449 | Tipo 1 |
| Versão | Conjunto completo 1 polo; 255V |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 85 °C |
| Classificação segundo IEC 61643-1 | classe I |
| Classificação segundo EN 61643-11 | Tipo 1 |
| LPZ | 0→1 |
| Capacidade de extinção de "follow current" (eff) [N-PE] | 10 kA |
| Resistência a curto-circuito | 25 kA |
| Tempo de resposta | <100 ns |
| Fusível máx. a montante | 500 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 85 °C |
| Dimensão | 255V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 50 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 10 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 50 mm² |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 2,0131 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,0131 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
