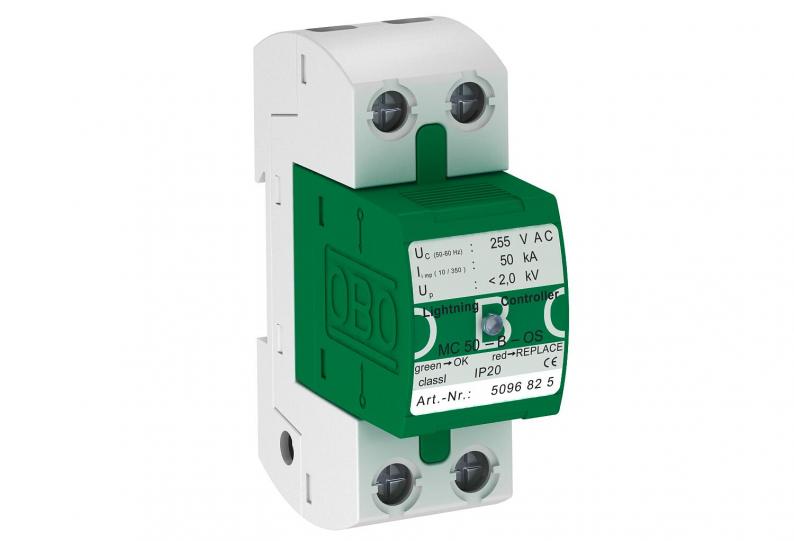

Descarregador de corrente de raio, 1 polo com sinalização visual
Tipo MC 50-B-OS
Ref. 5096851
EAN 4012195051411
Ref. / Tipo
5096851 / MC 50-B-OS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
MC 50-B-OS: descarregador atmosférico com indicador ótico de funcionamento tipo 1 conforme DIN EN 61643-11 para interseção 0 em 1 (LPZ) de acordo com o conceito de zonas de
proteção contra descargas atmosféricas conforme IEC 61312-1 ou VDE 0185-305 (IEC 62305).
• Módulo e base, de encaixe
• Capacidade de dissipação 50 kA (10/350 μs) por polo
• Nível de proteção < 2,0 kV
• Consumo de energia < 26 mW/polo
• Com capacidade de extinção de "follow current" 25 kA Ipeak
• Inclui tampas de encaixe para assinalar as ligações
• Explosor blindado sem insuflação: é possível a aplicação em quadros de distribuição convencionais.
Exemplo de aplicação: áreas industriais.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
proteção contra descargas atmosféricas conforme IEC 61312-1 ou VDE 0185-305 (IEC 62305).
• Módulo e base, de encaixe
• Capacidade de dissipação 50 kA (10/350 μs) por polo
• Nível de proteção < 2,0 kV
• Consumo de energia < 26 mW/polo
• Com capacidade de extinção de "follow current" 25 kA Ipeak
• Inclui tampas de encaixe para assinalar as ligações
• Explosor blindado sem insuflação: é possível a aplicação em quadros de distribuição convencionais.
Exemplo de aplicação: áreas industriais.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
Dados técnicos

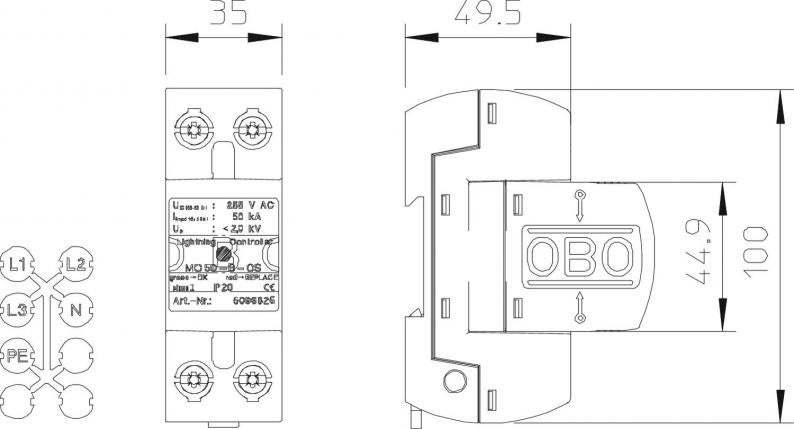

Dimensões
| Comprimento | 100 mm |
|---|---|
| Largura | 35 mm |
| Altura | 69 mm |
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Corrente de impulso de raio (10/350) [total] | 50 kA |
| Versão verificada quanto a explosões | não |
| Classe de verificação tipo 1 | sim |
| Sinalização à distância | não |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Corrente de impulso de raio (10/350 μs) | 50 kA |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 50 kA |
| Versão do polo | 1 |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 500 |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 85 °C |
| Classificação segundo IEC 61643-1 | classe I |
| Classificação segundo EN 61643-11 | Tipo 1 |
| LPZ | 0→1 |
| Tempo de resposta | <100 ns |
| Fusível máx. a montante | 500 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 85 °C |
| Dimensão | 255V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 50 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 10 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 50 mm² |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 2,0707 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,0707 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
