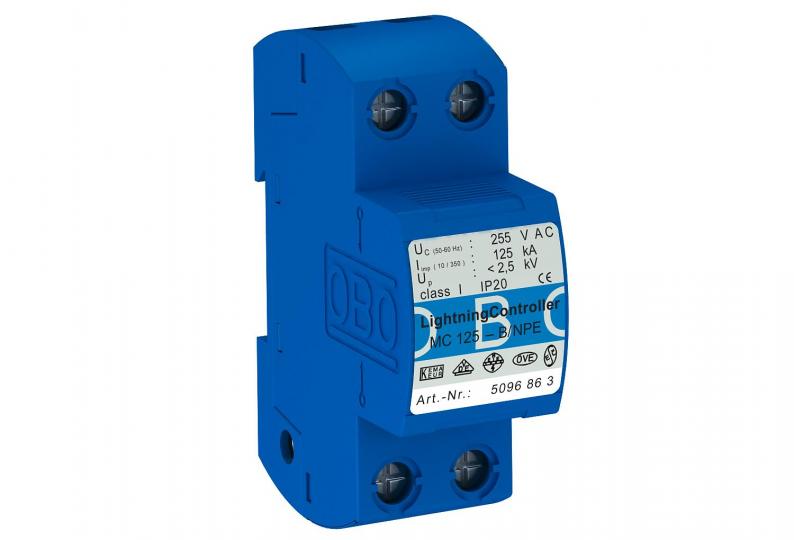

Descarregador de corrente de raio, 1 polo NPE
Tipo MC 125-B NPE
Ref. 5096863
EAN 4012195966449
Ref. / Tipo
5096863 / MC 125-B NPE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Para a aplicação em sistemas de TN-S e TT como explosor de equipotencial N-PE tipo 1 (classe B) IEC 61643, para interface 0 em 1 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 61312-1 ou DIN VDE 0185-305 parte 4 para a aplicação como explosor de equipotencial entre N e PE.
• Corresponde à VDE-AR-N 4100
• Capacidade de descarga 125 kA (10/350 µs)
• Incl. tampas para assinalar as ligações
• Nível de proteção <2,5kV
• Explosor sem insuglação: é possível a aplicação em quadros d ditribuição
Exemplo de aplicação: descarregador atmosférico conforme VDE-AR-N 4100 para a área do pré-contador.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
• Corresponde à VDE-AR-N 4100
• Capacidade de descarga 125 kA (10/350 µs)
• Incl. tampas para assinalar as ligações
• Nível de proteção <2,5kV
• Explosor sem insuglação: é possível a aplicação em quadros d ditribuição
Exemplo de aplicação: descarregador atmosférico conforme VDE-AR-N 4100 para a área do pré-contador.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
Dados técnicos

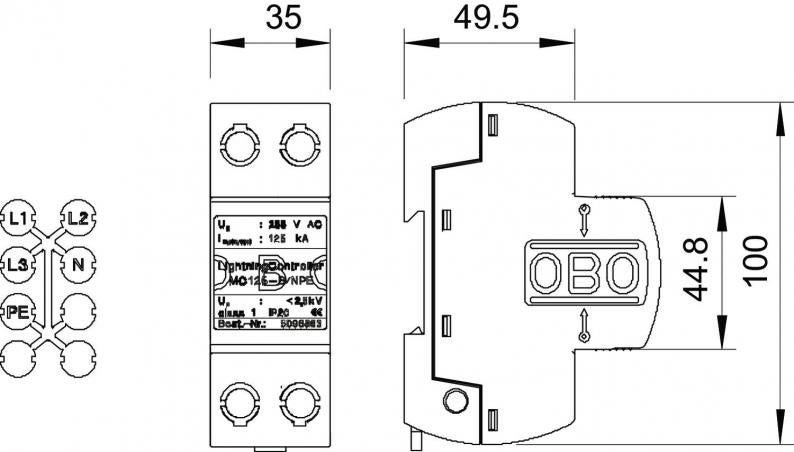

Dimensões
| Comprimento | 100 mm |
|---|---|
| Largura | 35 mm |
| Altura | 69 mm |
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | nenhuma |
| Grau de proteção | IP20 |
| Corrente de impulso de raio (10/350) [total] | 125 kA |
| Versão verificada quanto a explosões | não |
| Classe de verificação tipo 1 | sim |
| Sinalização à distância | não |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Tensão continua máxima CA | 255 V |
| Versão do polo | N/PE |
| Tipo de montagem | Calha DIN de 35 mm |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 0 kA |
| Versão | 1 polo; 255V |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 85 °C |
| Classificação segundo IEC 61643-1 | classe I |
| Classificação segundo EN 61643-11 | Tipo 1 |
| LPZ | 0→1 |
| Capacidade de extinção de "follow current" (eff) [N-PE] | 0,1 kA |
| Resistência a curto-circuito | 0 kA |
| Tempo de resposta | <100 ns |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 85 °C |
| Dimensão | 255V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 125 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 10 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 50 mm² |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 2,4674 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,4674 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
