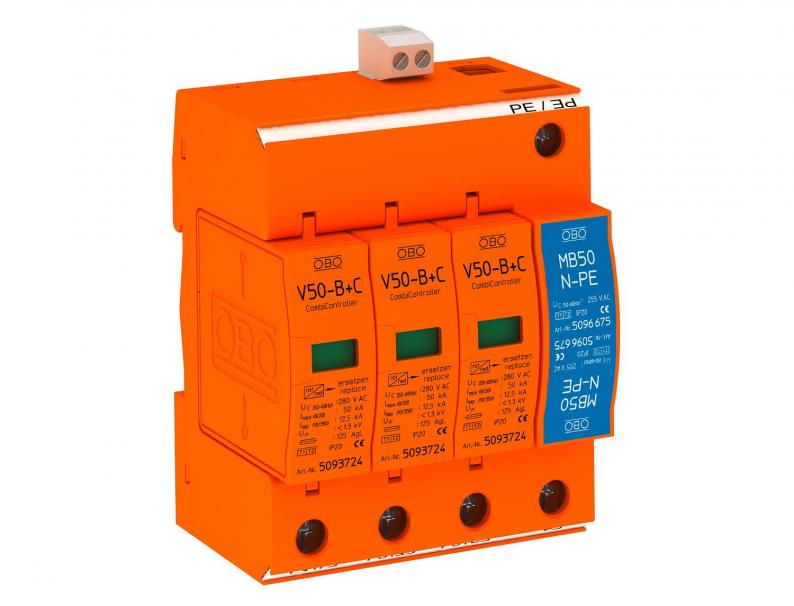

Descarregador de corrente de raio e sobretensões, 3 polos + NPE com sinalização remota
Tipo V50-B+C 3+NPE+FS
Ref. 5093662
EAN 4012195425137
Ref. / Tipo
Tensão continua máxima CA
Versão do polo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador combinado, descarregador de descargas atmosféricas e de sobretensões tipo 1+2 conforme DIN EN 61643-11.
• Para compensação de potencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 12,5 kA (10/350)
• Para sistemas universais TN e TT
• Com parte inferior multibase, com bornes de ligação múltiplos
• Unidade completa, composta por módulos e base, pré-montada e pronta para ligação
• Descarregador, enfichável, com dispositivo dinâmico de separação
• Com indicador visual de funcionamento
• Nível de proteção < 1,3 kV
• Descarregador varistor de óxido de zinco encapsulado para aplicação em caixas de distribuição
• Ligações identificadas
• Versão FS com contacto de comunicação à distância (contacto isolado)
Aplicação: Compensação de potencial para proteção contra descargas atmosféricas para edifícios
com sistemas de proteção contra raios das classes III e IV e em caixas de distribuição convencionais.
* Conjunto completo = base e módulo de substituição
• Para compensação de potencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 12,5 kA (10/350)
• Para sistemas universais TN e TT
• Com parte inferior multibase, com bornes de ligação múltiplos
• Unidade completa, composta por módulos e base, pré-montada e pronta para ligação
• Descarregador, enfichável, com dispositivo dinâmico de separação
• Com indicador visual de funcionamento
• Nível de proteção < 1,3 kV
• Descarregador varistor de óxido de zinco encapsulado para aplicação em caixas de distribuição
• Ligações identificadas
• Versão FS com contacto de comunicação à distância (contacto isolado)
Aplicação: Compensação de potencial para proteção contra descargas atmosféricas para edifícios
com sistemas de proteção contra raios das classes III e IV e em caixas de distribuição convencionais.
* Conjunto completo = base e módulo de substituição
Dados técnicos
Dados técnicos
| Número de polos | 3 |
|---|---|
| Configuração de rede | outros |
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Tensão contínua máxima (N-PE) | 255 V |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 30 kA |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 50 kA |
| Corrente de impulso de raio (10/350) [total] | 50 kA |
| Sinalização à distância | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Fusível integrado | não |
| Corrente de impulso de raio (10/350 μs) | 12,5 kA |
| Nível de proteção [L-N] | ≤1,3 |
| Tensão continua máxima CA | 280 V |
| Intensidade nominal de descarga (8/20 µs) | 30 kA |
| Versão do polo | 3+N/PE |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Versão | 3+NPE + FS |
| Configuração de rede DC | não |
| Configuração de rede IT | não |
| Configuração de rede TN | sim |
| Configuração de rede TN-C | não |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Outras configurações de rede | não |
| Conformidade com ROHS | Isento |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Potência de dissipação máxima (8/20 μs) | 50 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 125 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 280V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 50 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 1,8227 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,8227 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
