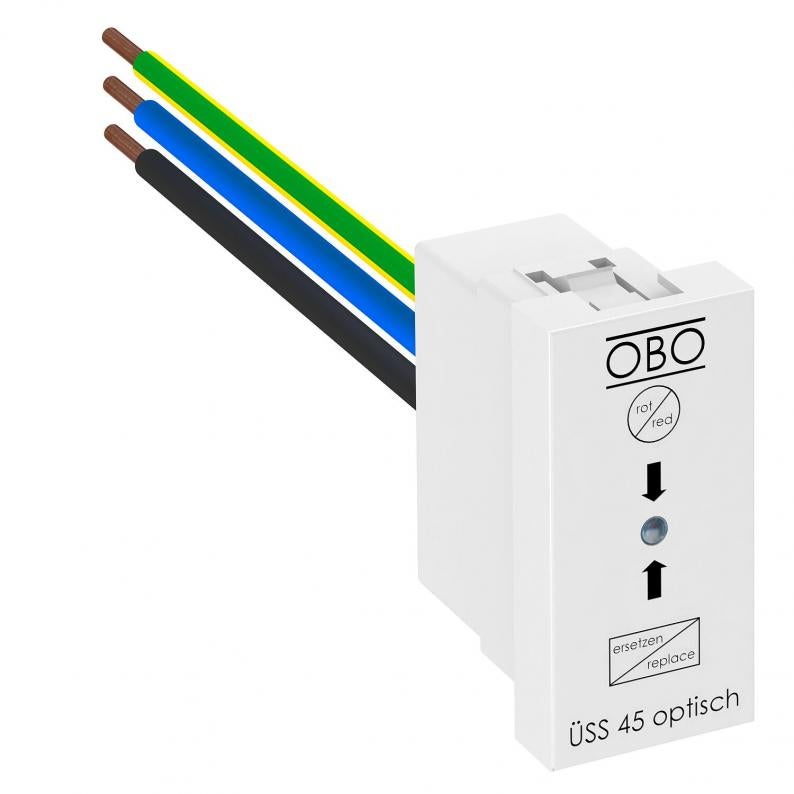

Descarregador de sobretensão, 1/2 módulo, sinalização ótica
Tipo ÜSS 45-O-RW
Ref. 6117473
EAN 4012196117673
Ref. / Tipo
6117473 / ÜSS 45-O-RW
Grau de proteção
IP20
Tensão continua máxima CA
255 V
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Proteção contra sobretensões/Proteção fina de redes, tipo 3, conforme EN 61643-11 para instalação nas calhas Rapid 45, canais de montagem de aparelhos e em sistemas de chão.
• Versão O com indicação de funções ótica
• Montagem fácil e rápida

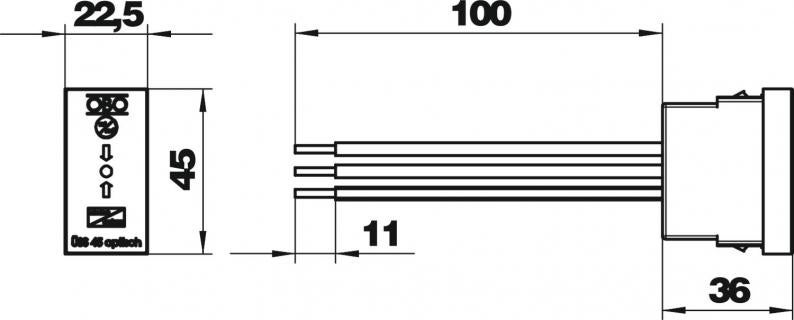

• Largura reduzida de 22,5 mm
• Cores: branco puro; RAL 9010
Aplicação: O aparelho de proteção contra sobretensões protege tomadas adjacentes e próximas.
Descarregador de sobretensões tipo 3 (classe D) conforme VDE 0675 parte 6 - 11 (DIN EN 61643-11).
Para a instalação em calhas Rapid 45, calhas técnicas e sistemas de chão.
• Versão O com indicação de funções ótica
• Montagem fácil e rápida
• Largura reduzida de 22,5 mm
• Cores: branco puro; RAL 9010
Aplicação: O aparelho de proteção contra sobretensões protege tomadas adjacentes e próximas.
Descarregador de sobretensões tipo 3 (classe D) conforme VDE 0675 parte 6 - 11 (DIN EN 61643-11).
Para a instalação em calhas Rapid 45, calhas técnicas e sistemas de chão.
Dados técnicos
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Sinalização à distância | não |
| Classe de verificação tipo 3 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Nível de proteção [L-N] | ≤1500 |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 2,5 kA |
| Tipo de montagem | Módulo |
| Proteção máxima da rede elétrica contra sobretensões | 16 |
| Versão | visor visual de funcionamento |
| Conformidade com ROHS | sim |
| Corrente de carga nominal (terminal de entrada/de saída) | 16 A |
| Temperatura operacional mín. | -25 °C |
| Temperatura operacional máx. | 45 °C |
| Classificação segundo IEC 61643-1 | classe III |
| Classificação segundo EN 61643-11 | Tipo 3 |
| LPZ | 2→3 |
| Potência de dissipação máxima (8/20 μs) | 5 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 16 A |
| Gama de temperaturas de aplicação mín. | -25 °C |
| Gama de temperaturas de aplicação máx. | 45 °C |
| Dimensão | 255V |
| Cor | branco puro; RAL 9010 |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 5 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 1,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 1,5 mm² |
| Nível de proteção em conjunto [L-PE] | 1500 kV |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,5248 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,5248 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
