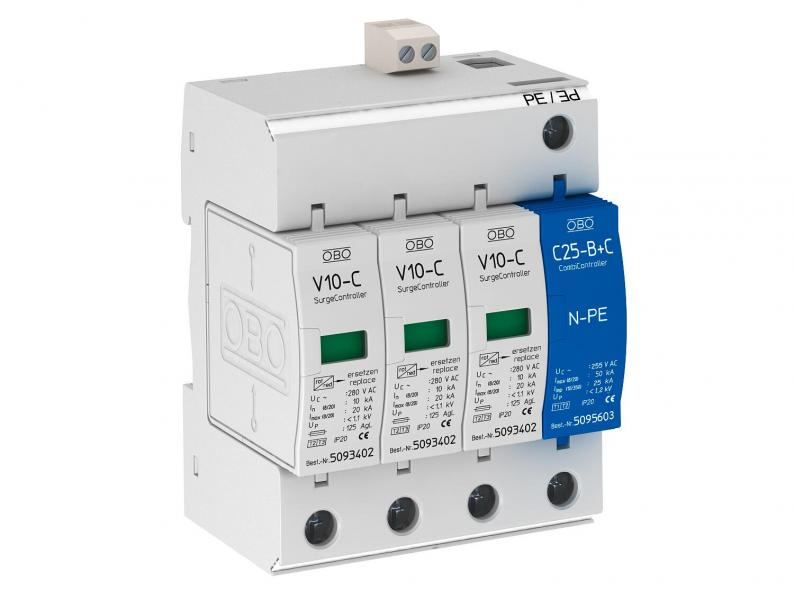

Descarregador de sobretensão, 3 polos + NPE 280 V com sinalização remota
Tipo V10-C 3+NPE+FS
Ref. 5094931
EAN 4012195363941
Ref. / Tipo
5094931 / V10-C 3+NPE+FS
Grau de proteção
IP20
Tensão continua máxima CA
280 V
Versão do polo
3+N/PE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões tipo 2+3
• Unidade completa, composta por módulo e tampa, pré-montada e pronta a instalar
• Indicado para sistemas de redes TN-S e TT
• Inclui dispositivo de separação térmico e dinâmico
• Com indicação ótica de avarias
• Versão ...-FS com sinalização à distância, contacto de trabalho livre de potencial, para a monitorização de funções
• Elevada condutividade em caso de utilização prolongada
• Ligações identificadas
Exemplo de aplicação: edifícios residenciais, vivendas unifamiliares.
• Unidade completa, composta por módulo e tampa, pré-montada e pronta a instalar
• Indicado para sistemas de redes TN-S e TT
• Inclui dispositivo de separação térmico e dinâmico
• Com indicação ótica de avarias
• Versão ...-FS com sinalização à distância, contacto de trabalho livre de potencial, para a monitorização de funções
• Elevada condutividade em caso de utilização prolongada
• Ligações identificadas
Exemplo de aplicação: edifícios residenciais, vivendas unifamiliares.
Dados técnicos
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 10 kA |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 30 kA |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Tensão continua máxima CA | 280 V |
| Intensidade nominal de descarga (8/20 µs) | 10 kA |
| Versão do polo | 3+N/PE |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Configuração de rede TN | sim |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe II+III |
| Classificação segundo EN 61643-11 | Tipo 2+3 |
| LPZ | 1→3 |
| Potência de dissipação máxima (8/20 μs) | 20 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 125 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 280V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 40 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 2,1974 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,1974 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
