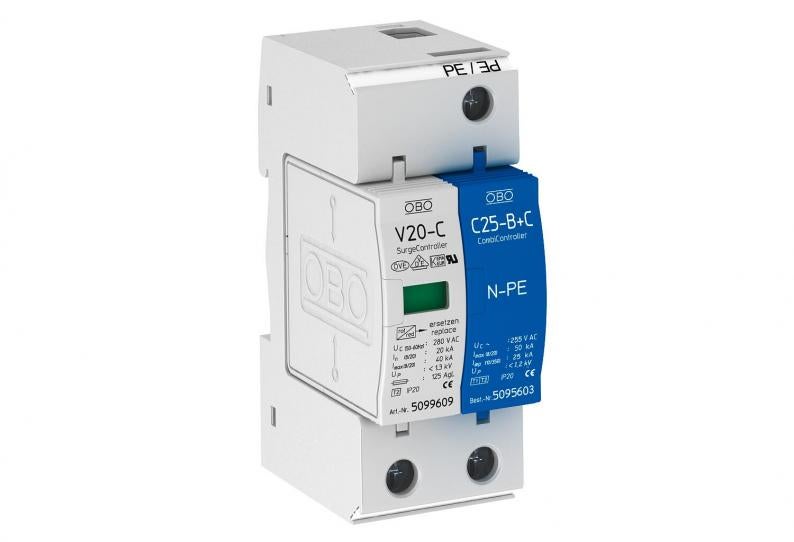

Descarregador de sobretensão de 1 polo + NPE 280 V
Tipo V20-C 1+NPE-280
Ref. 5094650
EAN 4012195382973
Ref. / Tipo
Tensão continua máxima CA
Versão do polo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões tipo 2
• Unidade completa, composta por módulo e base, pré-montada e pronta a instalar
• Indicado para sistemas de redes TN e TT
• Módulo de encaixe, podendo ser separado da base sem ferramentas
• Inclui dispositivo de separação térmico e dinâmico
• Com indicação ótica de avarias
• Elevada condutividade em caso de utilização prolongada
• Ligações identificadas
Exemplo de aplicação: edifícios residenciais e industriais, vivendas unifamiliares.
* Conjunto completo = base e módulo de substituição
• Unidade completa, composta por módulo e base, pré-montada e pronta a instalar
• Indicado para sistemas de redes TN e TT
• Módulo de encaixe, podendo ser separado da base sem ferramentas
• Inclui dispositivo de separação térmico e dinâmico
• Com indicação ótica de avarias
• Elevada condutividade em caso de utilização prolongada
• Ligações identificadas
Exemplo de aplicação: edifícios residenciais e industriais, vivendas unifamiliares.
* Conjunto completo = base e módulo de substituição
Dados técnicos
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Fusível integrado | não |
| Tensão continua máxima CA | 280 V |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Versão do polo | 1+N/PE |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Versão | 1+NPE |
| Conformidade com ROHS | Isento |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe II |
| Classificação segundo EN 61643-11 | Tipo 2 |
| LPZ | 1→2 |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 125 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 280V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 40 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 1,0734 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,0734 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Certificados (4)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Grau de proteção
Tensão continua máxima CA
Versão do polo
Ref.
V20-C 1+NPE-280
IP20
280
1+N/PE
5094650
V20-C 3+NPE-280
IP20
280
3+N/PE
5094656
Versão do polo
V20-C 1+NPE-280
Ref.
5094650
Grau de proteção
IP20
Tensão continua máxima CA
280
Versão do polo
1+N/PE
V20-C 3+NPE-280
Ref.
5094656
Grau de proteção
IP20
Tensão continua máxima CA
280
Versão do polo
3+N/PE
