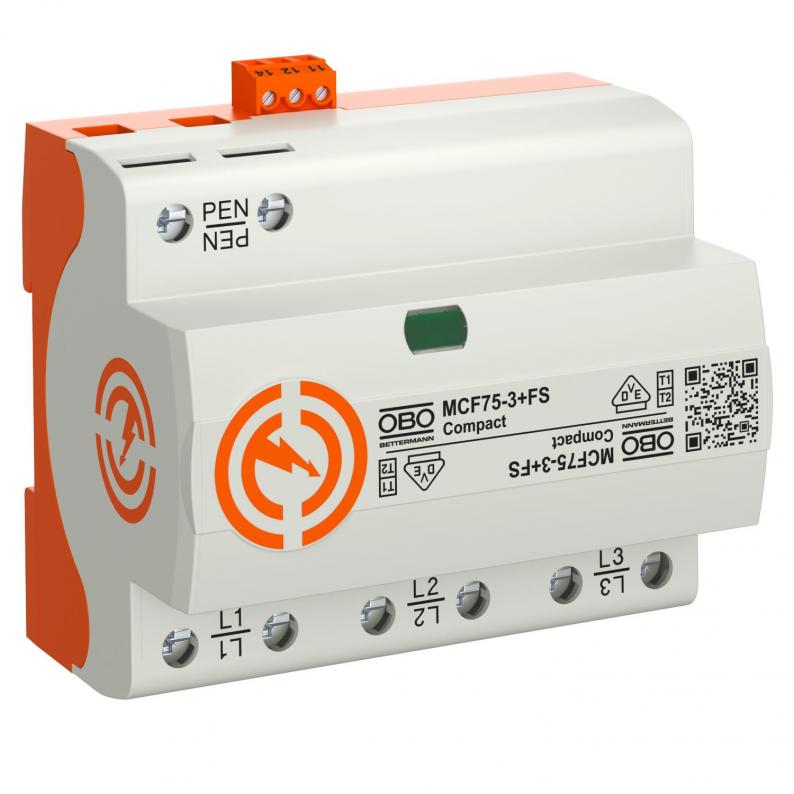

Descarregador de sobretensões Compact - MCF75
Tipo MCF75-3+FS
Ref. 5096981
EAN 4012196487325
Ref. / Tipo
5096981 / MCF75-3+FS
Grau de proteção
IP20
Sinalização à distância
sim
Corrente de impulso de raio (10/350 μs)
25 kA
Tensão continua máxima CA
255 V
Versão do polo
3
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador combinado, condutor de descargas atmosféricas e sobretensões do tipo 1+2
• Nível de proteção ≤ 1,5 kV
• Para compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 75 kA (10/350) de 3 polos
• Capacidade de extinção da corrente de seguimento 50 kA Ipeak, proteção prévia por fusível até 315 A gL/gG
• Cumpre os requisitos da VDE-AR-N 4100 para a utilização na área do pré-contador
• Explosor de equipotencial blindado sem insuflação, para aplicação em caixas de distribuição
Aplicação: instalações industriais e edifícios com proteção contra descargas atmosféricas exterior das classes I a IV.
Dispositivo de proteção Compact
• Nível de proteção ≤ 1,5 kV
• Para compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 75 kA (10/350) de 3 polos
• Capacidade de extinção da corrente de seguimento 50 kA Ipeak, proteção prévia por fusível até 315 A gL/gG
• Cumpre os requisitos da VDE-AR-N 4100 para a utilização na área do pré-contador
• Explosor de equipotencial blindado sem insuflação, para aplicação em caixas de distribuição
Aplicação: instalações industriais e edifícios com proteção contra descargas atmosféricas exterior das classes I a IV.
Dispositivo de proteção Compact
Dados técnicos

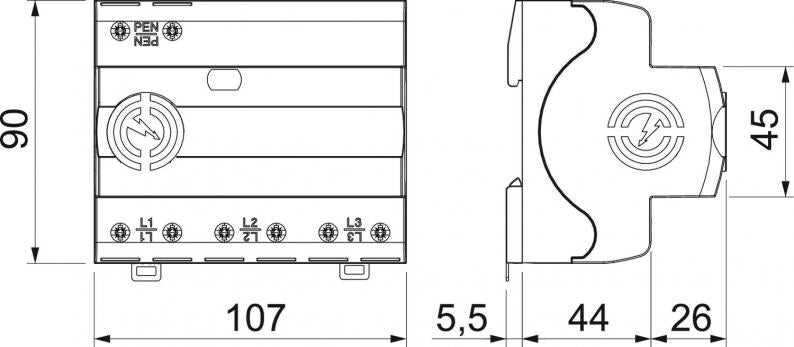

Dimensões
| Comprimento | 90 mm |
|---|---|
| Largura | 107 mm |
| Altura | 70 mm |
Dados técnicos
| Número de polos | 3 |
|---|---|
| Configuração de rede | TN-C |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Corrente de impulso de raio (10/350) [total] | 75 kA |
| Material da caixa dos componentes de proteção contra sobretensão | PA UL 94 V-0 |
| Sinalização à distância | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Corrente de impulso de raio (10/350 μs) | 25 kA |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 35 kA |
| Versão do polo | 3 |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 315 A |
| Potência de comutação CA | 250V/ 1,5A |
| Potência de comutação CC | 250V/ 0,1A |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 50 kA eff |
| Sobretensão temporária [L-N] - withstand mode - 5 s | 440 V |
| Sobretensão temporária [L-N] - fail safe mode - 120 min | 442 V |
| SPD segundo a UL 1449 | Tipo 4 |
| Distância mínima | 0 mm |
| Permissões | VDE, UL |
| Configuração de rede TN | sim |
| Configuração de rede TN-C | sim |
| Conformidade com ROHS | Isento |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Binário | 5 Nm |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| Potência de dissipação máxima (8/20 μs) | 50 kA |
| Tempo de resposta | <100 ns |
| Fusível máx. a montante | 315 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 255V |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 1,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 25 mm² |
| Contactos FM | Inversor |
| Secção transversal de ligação bornes FM mín. | 0,5 mm² |
| Secção transversal de ligação bornes FM máx. | 1,5 mm² |
| Secção transversal de ligação bornes FM mín. | 28 AWG |
| Secção transversal de ligação bornes FM máx. | 16 AWG |
| Potência de dissipação (8/20 µs) [total] | 75 kA |
| Secção transversal flexível (de fio fino) mín. | 16 AWG |
| Secção transversal do condutor flexível (de fio fino) | 3 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 1,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 16 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2 AWG |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 3,7009 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 3,7009 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
