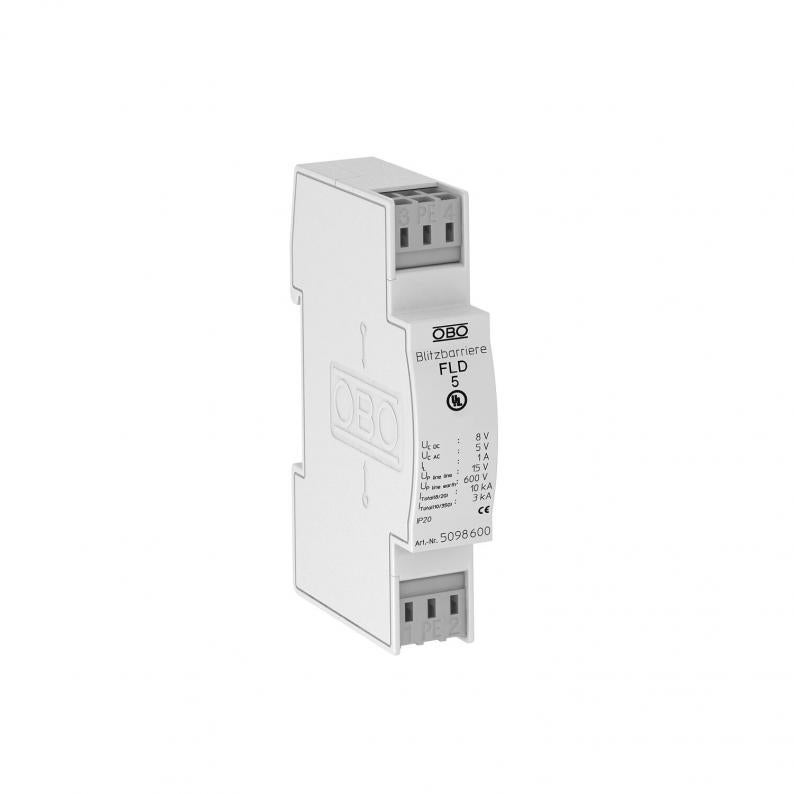

Descarregador de sobretensões FLD para sistemas de cabos duplos 5 V
Tipo FLD 5
Ref. 5098600
EAN 4012195578369
Ref. / Tipo
5098600 / FLD 5
Número de polos
2
Sistema de encaixe
Bornes
Tensão continua máxima CA
5 V
Tensão continua máxima CC
8 V
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Proteção contra sobretensões para utilização em sistemas de medida, controlo e regulação
• proteção média e fina
• versão standard para sistemas de pares de fios
• circuito de proteção com dois níveis
• montagem fácil, com bornes de ligação sem parafusos

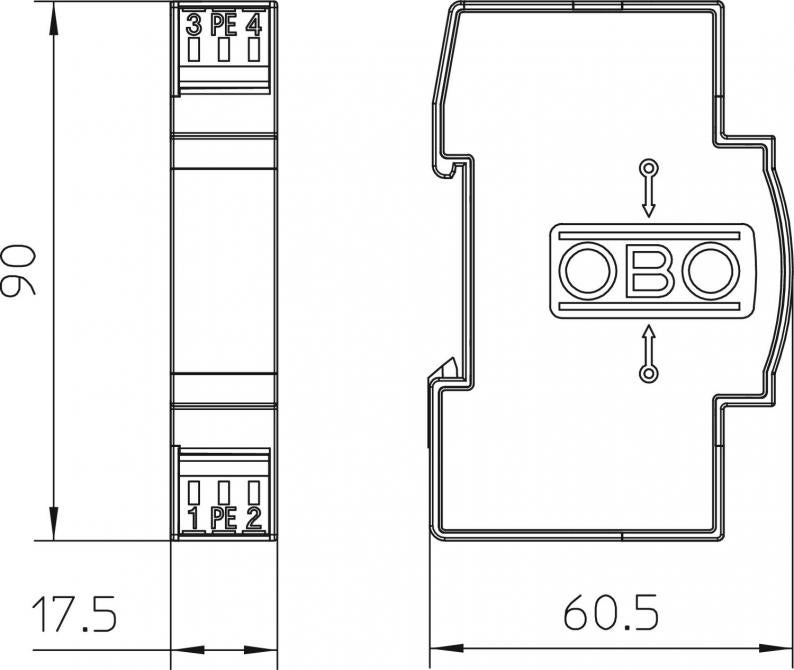

• na dimensão modular reduzida de 17,5 mm
• com indutâncias de desacoplamento no circuito em série
Aplicação: utilização universal sobre calha DIN de 35 mm em qualquer quadro de distribuição convencional.
• proteção média e fina
• versão standard para sistemas de pares de fios
• circuito de proteção com dois níveis
• montagem fácil, com bornes de ligação sem parafusos
• na dimensão modular reduzida de 17,5 mm
• com indutâncias de desacoplamento no circuito em série
Aplicação: utilização universal sobre calha DIN de 35 mm em qualquer quadro de distribuição convencional.
Dados técnicos
Dados técnicos
| Número de polos | 2 |
|---|---|
| Contacto para telecomunicações | não |
| Sistema de encaixe | Bornes |
| Nível de proteção fio - fio | <15 V |
| Nível de proteção fio - terra | <600 V |
| Grau de proteção | IP20 |
| Norma de ensaio | IEC 61643-21 |
| Capacidade (fio-fio) | <10 nF |
| Capacidade (fio-terra) | <1 nF |
| Ligação à terra através de: | Abraçadeira |
| Versão verificada quanto a explosões | não |
| Resistência de isolamento | >1 MΩ |
| Ligação de blindagem | não |
| Indutividade de série por fio | 120 µH ± 20 % |
| Resistência da potência de dissipação nominal fio - fio | C1: 1 kV / 0,5 kA (8/20µs) |
| Resistência da potência de dissipação nominal fio - terra | C2: 10 kV / 5 kA (8/20µs) |
| Potência dissipada total (10/350) | D1: 3 kA |
| Corrente transitória total (8/20) | 10 kA |
| Corrente de carga nominal CC | 1 A |
| Corrente de carga nominal CA | 0,7 A |
| Tensão continua máxima CA | 5 V |
| Tensão continua máxima CC | 8 V |
| Intensidade nominal de descarga (8/20 µs) | 5 kA |
| Permissões | UL |
| Frequência limite | 0,18 MHz |
| DST segundo IEC 61643-21 | Classe I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conformidade com ROHS | Isento |
| LPZ | 0→3 |
| Corrente de impulso | 1,5 kA |
| Amortecimento de inserção (Insertion loss) | 3 dB @ 180 kHz dB |
| Unidade de divisão TE (17,5 mm) | 1 |
| Secção transversal de ligação rígida máx. | 2,5 mm² |
| Secção transversal de ligação multifilar mín. | 0,14 mm² |
| Secção transversal de ligação multifilar máx. | 2,5 mm² |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 5V AC |
Opções de ligação
| Secção transversal de ligação rígida mín. | 0,14 mm² |
|---|---|
| Secção transversal de ligação flexível mín. | 0,14 mm² |
| Secção transversal de ligação flexível máx. | 2,5 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,2664 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2664 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
