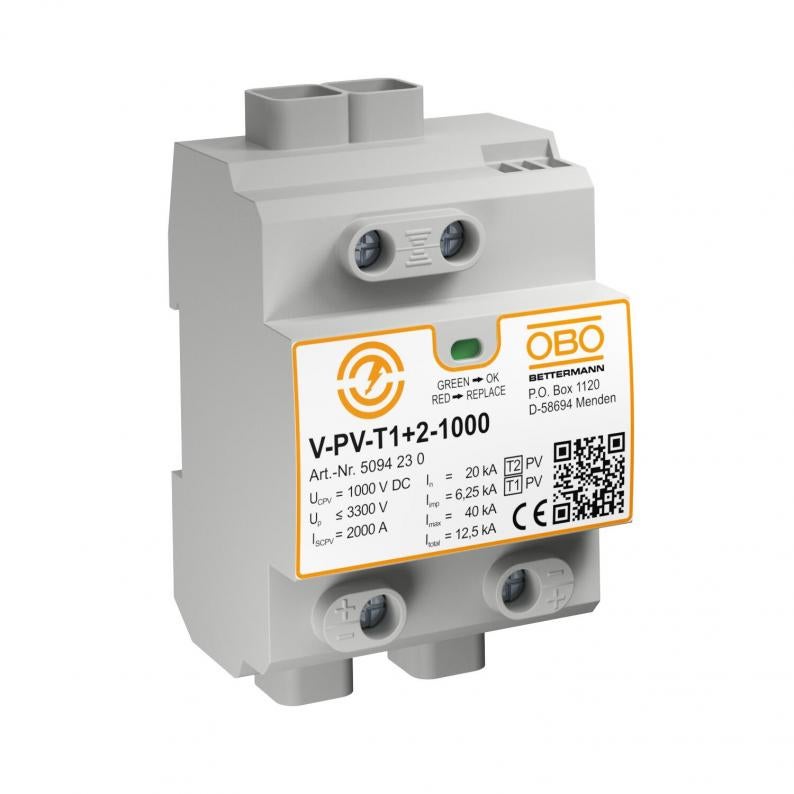

Descarregador de sobretensões FV 1000 V CC
Tipo V-PV-T1+2-1000
Ref. 5094230
EAN 4012196603718
Ref. / Tipo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Condutor de descarga combinado do tipo 1+2 para proteção contra descargas atmosféricas e sobretensões para instalações FV.
• Compensação de potencial para proteção contra descargas atmosféricas conforme IEC 62305 (VDE 0185-305)
• Proteção contra sobretensões conforme a IEC 60364-7-712 (VDE 0100-712)
• Capacidade de descarga até 12,5 kA (10/350) e 40 kA (8/20)
• Conexão em estrela resistente a falhas, com indicador de falhas
• A variante FS tem um contacto de inversão sem potencial para sinalização à distância
Aplicação: aparelhos de proteção contra descargas atmosféricas e sobretensões para instalações FV.
• Compensação de potencial para proteção contra descargas atmosféricas conforme IEC 62305 (VDE 0185-305)
• Proteção contra sobretensões conforme a IEC 60364-7-712 (VDE 0100-712)
• Capacidade de descarga até 12,5 kA (10/350) e 40 kA (8/20)
• Conexão em estrela resistente a falhas, com indicador de falhas
• A variante FS tem um contacto de inversão sem potencial para sinalização à distância
Aplicação: aparelhos de proteção contra descargas atmosféricas e sobretensões para instalações FV.
Dados técnicos
Dimensões
| Comprimento | 65,5 mm |
|---|---|
| Largura | 71,2 mm |
| Altura | 120 mm |
Dados técnicos
| Configuração de rede | DC |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Corrente de impulso de raio (10/350) [total] | 12,5 kA |
| Classe de verificação tipo 1 | sim |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Máx. tensão FV | 1000 V |
| Fusível integrado | não |
| Corrente de impulso de raio (10/350 μs) | 6,25 kA |
| Tensão continua máxima CC | 1000 V |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Versão do polo | outros |
| Tipo de montagem | Calha DIN de 35 mm |
| Versão | Configuração em Y |
| Configuração de rede DC | sim |
| Configuração de rede IT | não |
| Configuração de rede TN | não |
| Configuração de rede TN-C | não |
| Configuração de rede TN-C-S | não |
| Configuração de rede TN-S | não |
| Configuração de rede TT | não |
| Outras configurações de rede | não |
| Conformidade com ROHS | sim |
| Corrente de carga nominal (terminal de entrada/de saída) | 50 A |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Tempo de resposta | <25 ns |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 1000V DC |
| Cor | cinzento |
| Série do produto | PV-ÜSS |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 2,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 35 mm² |
| Potência de dissipação (8/20 µs) [total] | 40 kA |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,1389 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1389 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (2)
Instruções e ajudas (3)
Imagens do produto (2)
Versões
Tipo
Grau de proteção
Versão do polo
Ref.
V-PV-T1+2-1000
IP20
outros
5094230
V-PV-T1+2-1000FS
IP20
outros
5094232
V-PV-T1+2-1000
Ref.
5094230
Grau de proteção
IP20
Versão do polo
outros
V-PV-T1+2-1000FS
Ref.
5094232
Grau de proteção
IP20
Versão do polo
outros
