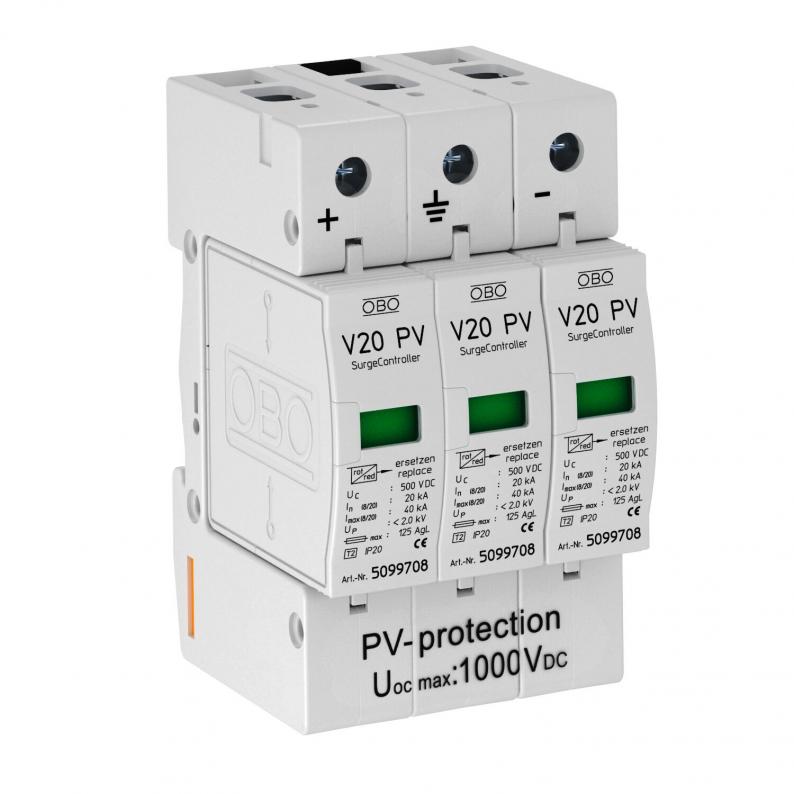

Descarregador de sobretensões FV V20, 1000 V DC
Tipo V20-C 3-PH-1000
Ref. 5094608
EAN 4012195478621
Ref. / Tipo
Versão do polo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões V20 tipo 2 para instalações FV
• Unidade completa à base de varistor, enfichável, com dispositivo de separação
• Conexão em estrela, resistente a falhas conforme a VDE 0100-712 (EN 50539-12)
• Ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testado segundo a EN 50539-11 (VDE / KEMA)
• Capacidade de descarga até 40 kA (8/20) por polo
• Baixo nível de proteção DC: < 4,0 kV e Uoc máx = 1000V DC
• Com indicador visual de funcionamento para utilização em quadros de distribuição
Aplicação: instalações FV sem ou com sistema isolado de proteção contra descargas atmosféricas.
• Unidade completa à base de varistor, enfichável, com dispositivo de separação
• Conexão em estrela, resistente a falhas conforme a VDE 0100-712 (EN 50539-12)
• Ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testado segundo a EN 50539-11 (VDE / KEMA)
• Capacidade de descarga até 40 kA (8/20) por polo
• Baixo nível de proteção DC: < 4,0 kV e Uoc máx = 1000V DC
• Com indicador visual de funcionamento para utilização em quadros de distribuição
Aplicação: instalações FV sem ou com sistema isolado de proteção contra descargas atmosféricas.
Dados técnicos
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Tensão continua máxima CC | 1000 V |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Versão do polo | 3 |
| Tipo de montagem | Calha DIN de 35 mm |
| Adequado para uso exterior | não |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Versão | 3 polos para sistemas FV |
| Configuração de rede DC | sim |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe II |
| Classificação segundo EN 61643-11 | Tipo 2 |
| LPZ | 1→2 |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 125 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 1000V DC |
| Série do produto | PV-ÜSS |
Opções de ligação
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,9504 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,9504 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
