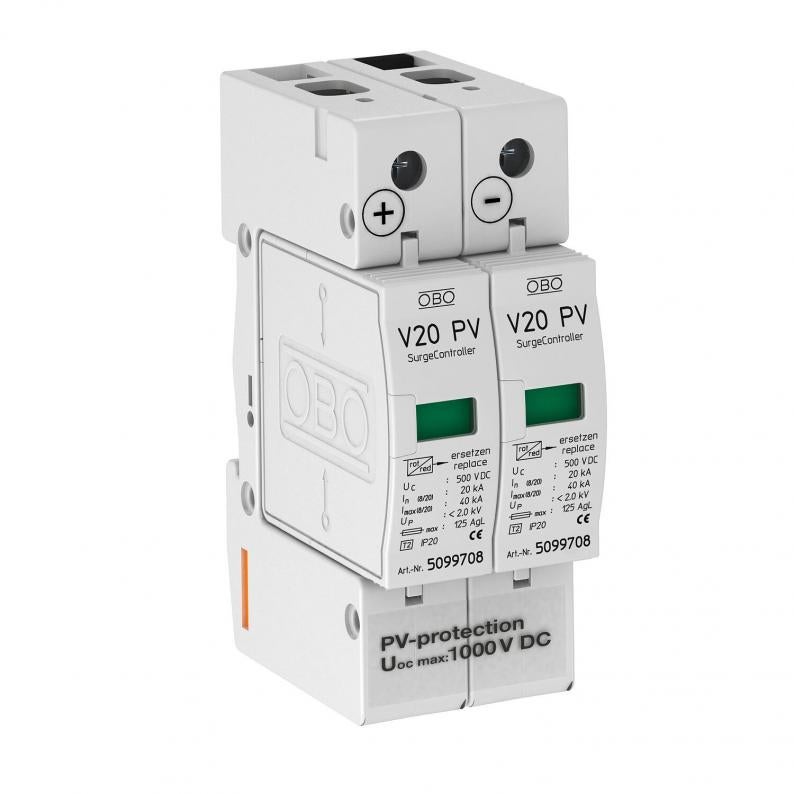

Descarregador de sobretensões FV V20, 2 polos 1000 V DC
Tipo V20-C 2-PH-1000
Ref. 5094617
EAN 4012195478669
Ref. / Tipo
Versão do polo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões V20 do tipo 2 para sistemas PV ligados à terra
• Unidade completa de descarregador varistor encaixável com dispositivo de separação
• Para lados DC de sistemas FV diretamente ligados à terra de acordo com a VDE 0100-712 (EN 50539-12)
• Sistemas de equipotencialização de proteção contra sobretensões de acordo com a VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000, testado de acordo com a EN 50539-11 (VDE / KEMA)
• Capacidade de descarga até 40 kA (8/20) por polo
• Nível de proteção DC reduzido: < 4,0 kV e Uoc máx = 1000V DC
• Com visor de funcionamento ótico para utilização em caixas de distribuição
Aplicação: sistemas FV diretamente ligados à terra com ou sem sistema de proteção contra descargas atmosféricas separado
• Unidade completa de descarregador varistor encaixável com dispositivo de separação
• Para lados DC de sistemas FV diretamente ligados à terra de acordo com a VDE 0100-712 (EN 50539-12)
• Sistemas de equipotencialização de proteção contra sobretensões de acordo com a VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000, testado de acordo com a EN 50539-11 (VDE / KEMA)
• Capacidade de descarga até 40 kA (8/20) por polo
• Nível de proteção DC reduzido: < 4,0 kV e Uoc máx = 1000V DC
• Com visor de funcionamento ótico para utilização em caixas de distribuição
Aplicação: sistemas FV diretamente ligados à terra com ou sem sistema de proteção contra descargas atmosféricas separado
Dados técnicos
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Tensão continua máxima CC | 1000 V |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Versão do polo | 2 |
| Tipo de montagem | Calha DIN de 35 mm |
| Adequado para uso exterior | não |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Versão | 2 polos para sistemas FV ligados à terra |
| Configuração de rede DC | sim |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe II |
| Classificação segundo EN 61643-11 | Tipo 2 |
| LPZ | 1→2 |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 125 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 1000V DC |
| Série do produto | PV-ÜSS |
Opções de ligação
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,8821 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,8821 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (2)
Certificados (2)
Instruções e ajudas (3)
Imagens do produto (2)
Versões
Tipo
Grau de proteção
Versão do polo
Ref.
V20-C 3PHFS-1000
IP20
3
5094574
V20-C 3-PH-1000
IP20
3
5094608
V20-C 2-PH-1000
IP20
2
5094617
Versão do polo
V20-C 3PHFS-1000
Ref.
5094574
Grau de proteção
IP20
Versão do polo
3
V20-C 3-PH-1000
Ref.
5094608
Grau de proteção
IP20
Versão do polo
3
V20-C 2-PH-1000
Ref.
5094617
Grau de proteção
IP20
Versão do polo
2
