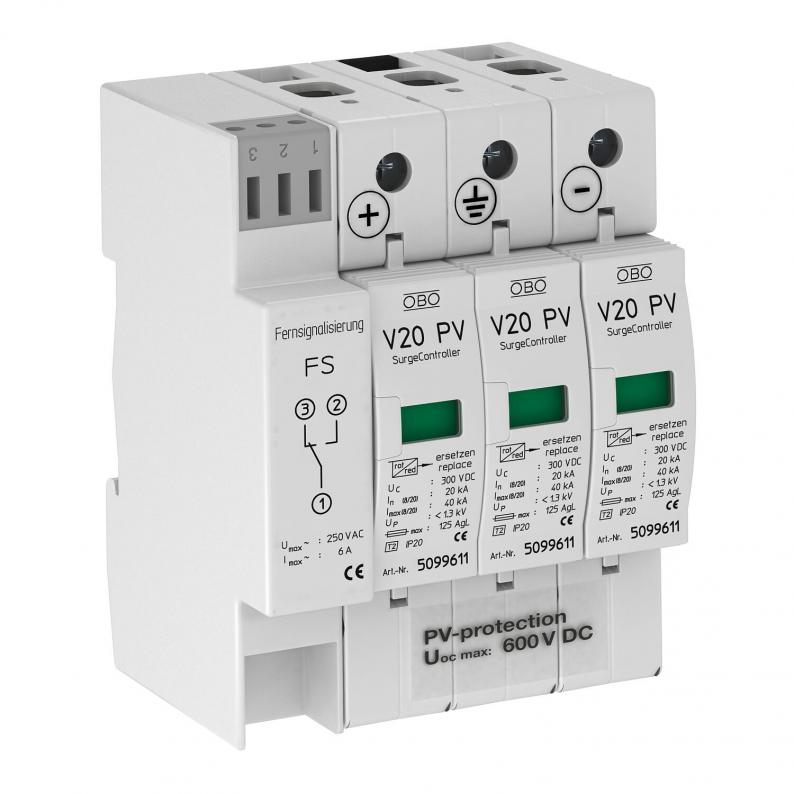

Descarregador de sobretensões FV V20, 600V CC com sinalização à distância
Tipo V20-C 3PHFS-600
Ref. 5094576
EAN 4012195709084
Ref. / Tipo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões V20 tipo 2 para sistemas FV com contacto SD como inversor sem potencial
• Unidade completa de descarregador de varistor de encaixe com dispositivo de separação
• Conexão em estrela resistente a falhas para a aplicação conforme a VDE 0100-712 (EN 50539-12)
• Para compensação de potencial para proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 40 kA (8/20) por polo
• Baixo nível de proteção CC: < 2,6 kV (Uoc max = 600 V DC)
• Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento
• Descarregador varistor de óxido de zinco encapsulado para aplicação em caixas de distribuição
Aplicação: instalações FV sem ou com sistema isolado de proteção contra descargas atmosféricas
• Unidade completa de descarregador de varistor de encaixe com dispositivo de separação
• Conexão em estrela resistente a falhas para a aplicação conforme a VDE 0100-712 (EN 50539-12)
• Para compensação de potencial para proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 40 kA (8/20) por polo
• Baixo nível de proteção CC: < 2,6 kV (Uoc max = 600 V DC)
• Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento
• Descarregador varistor de óxido de zinco encapsulado para aplicação em caixas de distribuição
Aplicação: instalações FV sem ou com sistema isolado de proteção contra descargas atmosféricas
Dados técnicos
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Nível de proteção fio - fio | < 2,6 V |
| Nível de proteção fio - terra | < 2,6 V |
| Grau de proteção | IP20 |
| Sinalização à distância | sim |
| Classe de verificação tipo 2 | sim |
| Tensão continua máxima CC | 600 V |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Versão do polo | 3 |
| Tipo de montagem | Calha DIN de 35 mm |
| Adequado para uso exterior | não |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Versão | 3 polos com FS para sistemas FV |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe II |
| Classificação segundo EN 61643-11 | Tipo 2 |
| LPZ | 1→2 |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 125 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 600V DC |
| Série do produto | PV-ÜSS |
Opções de ligação
| Contactos FM | Inversor |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 1,0775 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,0775 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
