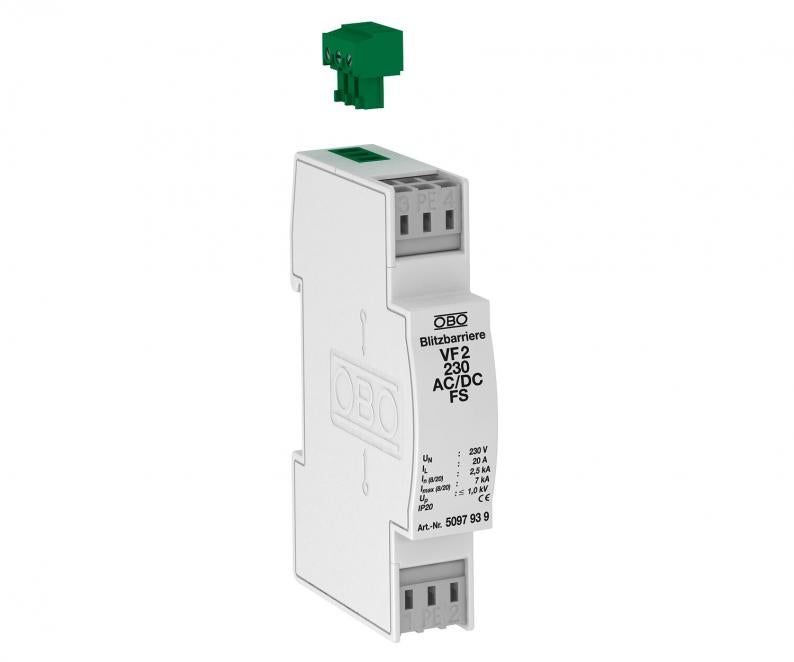

Descarregador de sobretensões para alimentação de energia, 2 polos, sem corrente de fuga, com sinalização remota 230 V AC/DC
Tipo VF2-230-AC/DC-FS
Ref. 5097939
EAN 4012195578260
Ref. / Tipo
5097939 / VF2-230-AC/DC-FS
Grau de proteção
IP20
Tensão continua máxima CA
255 V
Tensão continua máxima CC
350 V
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Proteção contra sobretensões/proteção fina de rede tipo 3, sem corrente de fuga, com sinalização à distância conforme a EN 61643-11
• Com sinalização à distância: contacto NF livre de potencial para monitorização de funcionamento
• Montagem fácil, com bornes de ligação sem parafusos

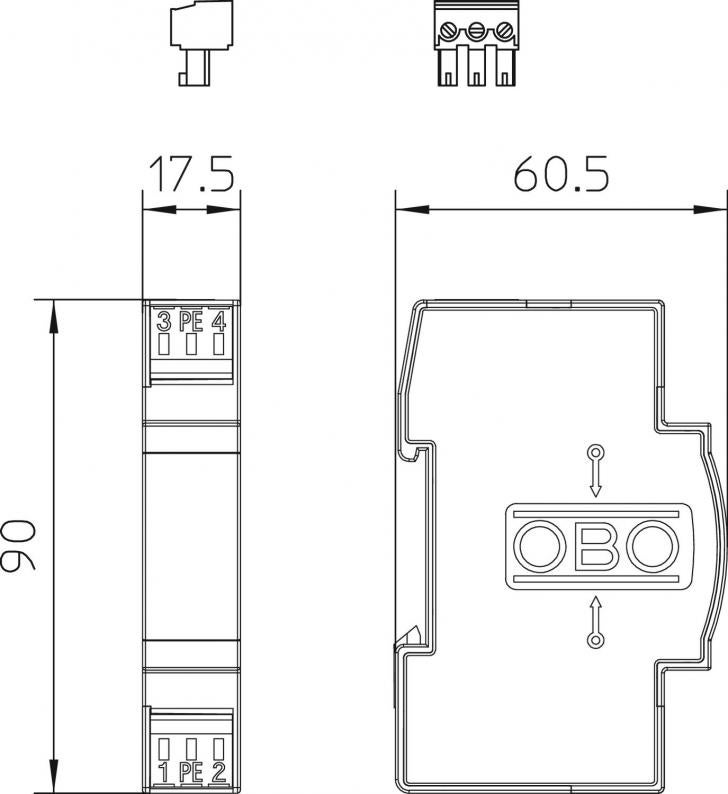

• Dimensão modular reduzida de 17,5 mm
• Conexão em estrela (Y)
Aplicação: utilização universal sobre calhas DIN 35 mm.
• Com sinalização à distância: contacto NF livre de potencial para monitorização de funcionamento
• Montagem fácil, com bornes de ligação sem parafusos
• Dimensão modular reduzida de 17,5 mm
• Conexão em estrela (Y)
Aplicação: utilização universal sobre calhas DIN 35 mm.
Dados técnicos
Dados técnicos
| Número de polos | 3 |
|---|---|
| Configuração de rede | outros |
| Fluxo de ar | não |
| Sinalização no aparelho | nenhuma |
| Nível de proteção fio - fio | < 1000 V |
| Nível de proteção fio - terra | < 1400 V |
| Grau de proteção | IP20 |
| Sinalização à distância | sim |
| Classe de verificação tipo 3 | sim |
| Nível de proteção [L-N] | ≤1000 |
| Tensão continua máxima CA | 255 V |
| Tensão continua máxima CC | 350 V |
| Intensidade nominal de descarga (8/20 µs) | 2,5 kA |
| Tipo de montagem | Calha DIN de 35 mm |
| Conformidade com ROHS | sim |
| Corrente de carga nominal (terminal de entrada/de saída) | 20 A |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe III |
| Classificação segundo EN 61643-11 | Tipo 3 |
| LPZ | 2→3 |
| Potência de dissipação máxima (8/20 μs) | 7 kA |
| Tempo de resposta | <25 ns |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 230V AC |
Opções de ligação
| Contactos FM | Para abrir |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 0,14 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2,5 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,602 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,602 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
